MHP电路保护器件为锂离子电池提供复位电路保护

    图1显示的是30A额定保持电流MHP器件的形状和尺寸，这与典型的额定电流仅为15A的双金属保护器的尺寸是一样的。此外，该器件其中的一面采用平角设计，这样它可很紧凑地安装在电池组各个标准18毫米直径的锂离子电池之间。


图1 MHP器件的形状和尺寸　　

    应用　　

    MHP电路保护器件为电池组设计师和制造商们提供了一种可以优化空间、降低成本和增强安全性的方法，该器件技术可针对各种不同的应用进行配置。具备更高电压和保持电流的器件现正在开发之中，未来的设计考虑因素包括用于无绳电动工具，电动自行车、电动摩托车、轻型电动车(LEVs)、备用电源应用中的锂离子电池组中的电池保护，以及诸如电动机保护等非电池应用。　　

    设计理念　　

    测试数据显示一个典型双金属保护器和聚合物PTC集成在一起时，比如PolySwitch RXEF050器件，如何能够为陶瓷PTC和双金属保护器组合提供类似的闭锁优势，同时在更高的电流下提供额外的消弧功能。　　

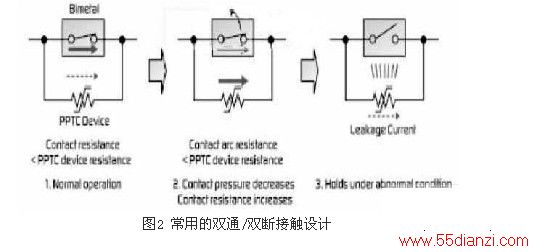

    由于双金属触点的低接触阻抗，在正常操作下电流会流经双金属触点。当出现诸如电动工具转子锁定这样的异常事件时，电路中就会产生更高的电流，使双金属触点打开，其接触电阻也随之升高。此时，电流就会分流到具备更低阻抗的PPTC器件上，同时也加热双金属，使其打开并保持在锁定的状态， 从而有助于防止各触点之间电弧的产生。请参考图2。


图2 常用的双通/双断接触设计　　

    更小接触面积和更低阻抗　　

    如图3所示，为了缩减器件尺寸，MHP器件采用一种被称为“双通(double-make)”或“双断(double-break)”的设计作为接触方式，。与典型的双金属保护器相比，该技术可提供如下几个优点：由于电流流通路径非常短，所以该器件具有非常低的阻抗;只有在接触点才能产生热量，可以使用热控制从而取得精确热激活;它促进了小型保护器件的使用。
