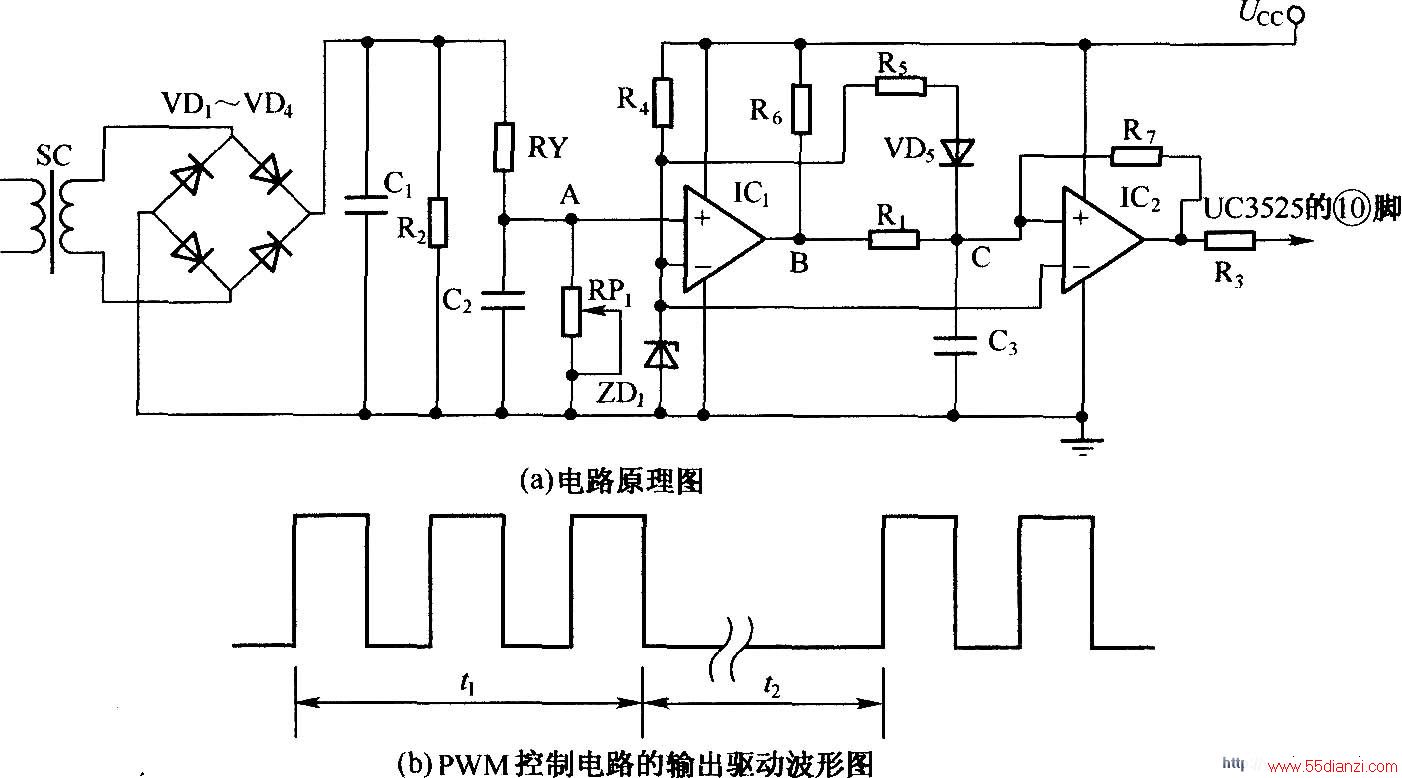

因无驱动信号，IGBT关闭，而电源停止工作，电流传感器无电流流过，使VA<Vref，VB=0.2V，C3经R1放电，当C3放电到使VC<Vref时，IC2又输出低电平，电源重新进入工作状态，如果过流继续存在，保护电路又回复到原来的限流保护工作状态，反复循环使PWM控制电路的输出驱动波形处于间隔输出状态，如图(b)所示波形。电位器RP1调整比较器过流动作阈值。电容器C3经D5快速充电，经R1慢速放电，只要合理地选择R1，C3的参数，使PWM驱动信号关闭时间t2>>t1，可保证电源进入睡眠状态。正反馈电阻R7保证IC2只有高、低电平两种状态，D5，R1，C3充放电电路，保证IC2输出不致在高、低电平之间频繁变化，即IGBT不致频繁开通、关断而损坏
