TP4056 DEMO板电路图

    闭合KPR1.2k,  RPROG=1.2k1000mA

    闭合KPR2k,  RPROG=2k600mA

    闭合KPR10k,  RPROG=10k130mA

    闭合KPR103,  RPROG=0.82k－10.5k120mA－1300mA

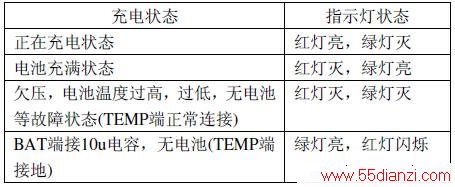

    2、设置指示灯，红绿双灯指示：

    3、模拟充电状态     闭合KPR10k,KBAT-C,KBAT-R，KT-GND     BAT端连接一电容C2和一电阻R6代替锂电池，模拟正在充电状态：红灯亮，绿灯灭。     说明：此状态模拟仅限电源电压小于等于5V，大于5V时请用锂电池实际测试。     闭合KPR10k,KBAT-C，KT-GND     BAT端连接一电容C2代替锂电池，模拟充电完成状态：绿灯亮，红灯闪烁。     说明：由于使用10uF的电容C2代替锂电池模拟充满状态，电容充满后缓慢放电，当电容电压变低至再充电门限电压4.05V时，自动再次充电，则可看见红灯周期性闪烁。     4、模拟充电末端BAT端电压     闭合KPR10k,KBAT-C,KBAT-R，KT-GND     测量BAT端电压。即为充电结束时电压4.2V±1.5％。     5、如客户需要监测电池温度，断开KT-GND，连接TP4056的TEMP端(1脚，已预留连接孔)至锂电池温度监测端，客户根据实际情况自定R9,R10大小并安装。如不需要此项功能，闭合KT-GND即可。     6、CE始能端。闭合开关KCE-GND，CE端下拉至低电平，芯片停止充电；打开KCE-GND，芯片正常充电。     7、有的客户在应用中BAT端无锂电池时不希望红色指示灯闪烁，闭合KBATUP，将BAT端用100k电阻连接至Vdd，绿灯亮，可用于指示待机状态，不影响正常充电使用。     8、锂电池充电     将锂电池正极连接至芯片BAT端，负极接地。需要温度监测功能请连接TEMP端(1脚)，否则闭合KT-GND。设置需要的充电电流和指示灯，断开KBATR，KCE-GND，即可开始充电
