老式通信电源大多用工频变压器隔离降压以线性方式稳压，其电压输入范围窄，笨重且低效。新一代通信电源由于采用开关电源制作，电压输入范围宽，精巧、高效，带完善的保护电路，而备受专业人士及业余电台爱好者青睐。下面介绍这类电源。

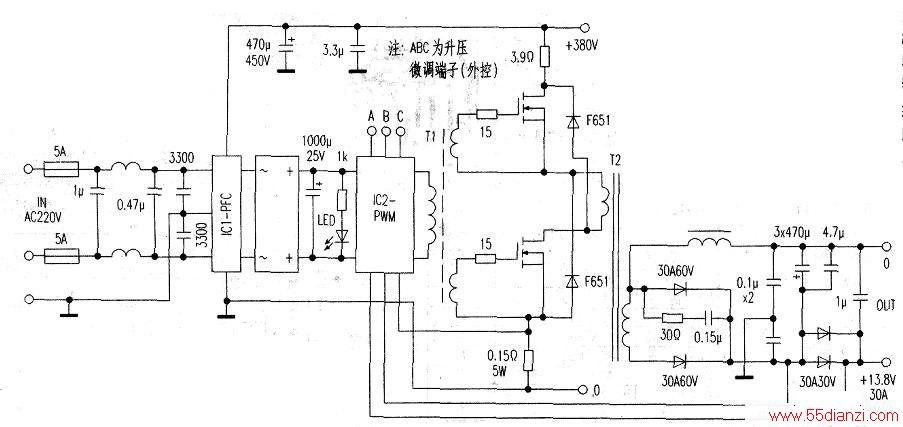

附图示出整体电源的原理框图。它是由PFC和PWM两部分组成。第一部分是一个用功率因数校正（即ICl-PFC）的AC/DC变换器，第二部分是由两个功率开关管组成的正激式脉冲宽度调制（即IC2-PWM）的DC/DC变换。PFC级是一个稳压升压变换器，它的作用是在其输出端提供一个380VDG。而同时在输入端保持输入电流为正弦波，以获得功率因数近似等于1。PFC的另一个重要作用是可以让电源工作在极宽的电压输入范围(90V～275V)，而无须再加入使整流电路重新配置的电压范围开关。
双管正激式变换通过耦合变压器Tl实施与电网的隔离。在变压器T2的初级，功率管是两个K1722和两个二极管F651。而变压器次级采用一种新款的续流整流方法，更在其输出级串联两只肖特基二极管作隔离后输出，其作用是该电源作充电器时防止电池极性接反。
该电源的振荡频率很高，约500kHz。由于频率很高，所用的高频变压器体积可缩到很小，同对也使本电源更加适应于电台等高频率基波的负载。而且，作为主功率变换的全部元件均采用进口优质贴片元件，而线路板则是做在一片表面敷瓷的铝板上，起到散热屏蔽双重作用。
该电源的保护措施也十分讲究，输入级高功率因数控制模块与输出级均带有过压、过热、过载保护，不管什么原因造成的异常工作状态均使该机的保护电路快速工作，迅速关机并锁定。
