更简易、多选择性的逆变稳压器电路设计

更简易、多选择性的逆变稳压器电路设计

点击数:7210 次   录入时间:03-04 11:55:44   整理:http://www.55dianzi.com   稳压-电源电路





      对于任何高压侧过流保护电路而言,一种更简单的方法是使整条电路以高压侧的轨为基准。这类电路几乎不耗电,小型三端子线性逆变稳压器就能向它们轻松供电。但是,这种方法需要一种不常见的配置,它采用负变压器,后者的接地引脚连接到高压侧的轨,输入连接到系统地。没有其它连接通往系统地。过流保护电路的所有“地”点均连接到变压器的输出引脚。

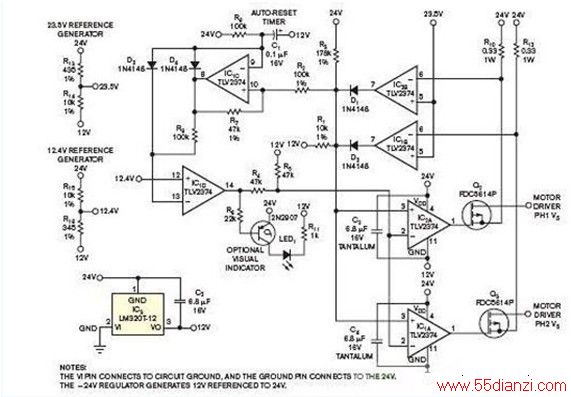

      上图描绘了一种双相步进电机快动自复位高压侧断路器,24V电源通向电机,12V电源通向断路器,后者以24V为基准。断路器把24V电机轨看作是以它本地的地为基准的12V,这个地是由变压器的输出端提供的。像所有负线性变压器一样,该电路需要一个6.8μF钽电容。

      R10和R12均为0.33Ω1W电阻,为两个相位提供电流传感。高压侧电力流过传感电阻和P沟道MOSFET,到达H桥(未显示)的高压侧输入端,H桥驱动一个电机绕组。任何一个相位的电流均可导致传感电压升至0.5V,由此触发断路器。电路做出响应,关断所有两个MOSFET.它然后等待20ms,并再次接通它们,由此自动清除瞬间短路。
