MC34063A稳压电路分析

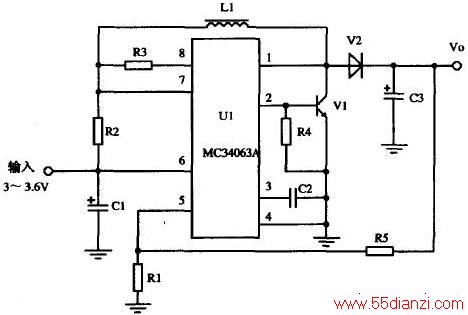

基于MC34063A的稳压电路原理图

在上图中，U1为MC34063A DC/DC变换器，它是一种8脚DIP封装或贴片式SO封装器件。R2为限流电阻（R2上最大降压为0.3V）。R3是内部驱动三极管的集电极电阻，用以降低内部三极管的饱和压降。C2为振荡器定时电容。 V2为隔离二极管。 L1为储能元件。C1、C3为输入、输出电容。R5、R1组成分压器，它检测输出电压并反馈到内部比较器反相输入端，使输出电压稳定。

元器件选择

在上图中，U1选用MC34063A DC/DC变换器；为保证U1内部开关管不过流，应合理选取R2限流电阻，一般取0.22Ω线绕电阻器（或水泥电阻器）；组成分压电路，一般取R1为2kΩ，R5为6.3kΩ，均为金属膜电阻器；R3选用100Ω，RTX-1/4W电阻器；选用100uH直流电阻小于0.3Ω电流大于2A的电感；C2一般在470-1500pF范围内取值，当取1000pF时，振荡器频率为33kHz左右；输入电容C1取100uF、输出电容C3取330-470uF，CD11-16V优质电解电容器；V1选用中频开关管BV206；V2选用肖特基二极管，工作电流大于1.5A。

电路组装与调试

按图所示的电路结构设计印制电路板时，应考虑其他供电电路的元器件数量，并一起制作在同一板子上。在组装时应注意以下几点：

1、该电源基本电路输出电流可达450mA，对于图中的电路，如去掉V1、R4元件，但U1的2脚应接地；

2、电源输出电压中有数百毫伏纹波电压，纹波电压与输出电容C3的容量及其等效串联电阻大小有关，如果希望减小输出纹波电压，最好增加一级滤波电路（可用LCπ型滤波器）

3、若要求输出电压为3.3V，则需要在输出电路中串接一只肖特基二极管，并且改变R5、R1的阻值，使输出为3.3V；

4、只要改变分压器电阻R5与R1的比值，即可输出各种不同的电压，但要求输出较高的电压时（如12V或15V），则应增加输入电压，否则输出电流较大时，电池寿命较短。当输入，输出电压及输出电流改变时，电路中的参数也要作相应的调整。
