车载手机USB充电电源转换电路

　　车载手机充电USB电源转换器，就是供手机（车载时）充电的电压转换电路装置。其所需电源先从车上点烟器插口取得，经装置内电路工作转换，再以标准USB座口方式输出，用对接线连接即能给手机充电。
　　

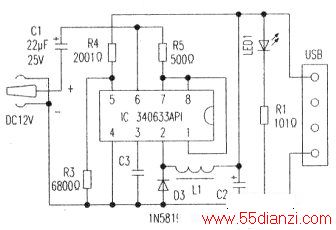

　　附图是实测的上述转换器内部电路。其电路主件IC是一块DC-DC变换专用型集成电路（该集成块除具有降压工作转换功能，且若通过改动外部电路，亦可用于升压或电压反转）。
　　
　　lC内部含有基准源、振荡器、占空比控制及驱动器，温度补偿等电路。在本电路中，lC的⑥、④脚是其工作电源输入端。③脚外接C3为振荡器定时电容。当IC工作时，其⑤脚外接的R3、R4电阻的比值，能决定lC工作输出的实际电压值。电路中的R5电阻，是对电路电流限定的参数电阻（用1=0.3V/Rs公式计算，即可得出电路提供的最大电流值）。IC的②脚是其内部电路的DC-DC转换的电压输出端，其转换输出电压，经D3、L1、C2元器件环节再稳压和滤波处理，获得5V平滑直流电压，提供到USB标准输出口上；当插连转换线，即可供手机充电。该转换器IC内电路，因设计保护功能较完善，所以使用中本身出现故障的几率较低。而故障多是在转换器碰撞后，容易造成电路中的R3～R5这些贴片电阻类元件焊接点出现异常，使USB端口输出电压产生偏离现象。对此，可采取对这些元件进行细心补焊的方法，则大多数可修复。
