用热插拨结构提高电源冗余度

　　为了提高电源的冗余度，不少使用“或”运算二极管的电源．都可接人同一个负载。在维护期间，当拆去任何一个电源时，希望对负载的电源骚动尽可能的小。
　　

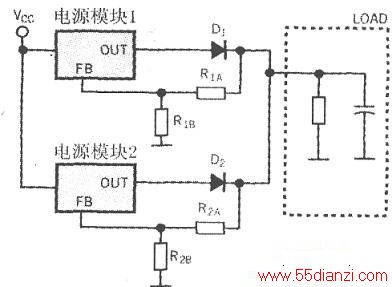

　　为了补偿“或”运算二极管两端的电压降．必须在“或”运算二极管之后，在负载处连接电源反馈线。因此，所有参与电源的反馈连接是通用的，如图1所示。电源模块的标准冗余配置，都在输出端使用“或”
　　
　　运算二极管。因为每一个电源都可能发生自然的变化，所以只有VouT最大的电源才是有效的。如果从与图1类似的设置中去掉“有效的”电源模块，就会使VOUT下降；也就是当从冗余配置中去掉一个电源时，就会引起输出电压的下降和瞬时波动。
　　
　　上图中的电源模块1和模块2的输出电压各为3.339V和3.298V，且是线性电源模块，其两个稳压器的负载都是由一个10Ω,左右电阻R和一个100μF电容C并联组成的。若两个输出电压各为5.08V和4.99V的稳压器的升压电源模块，则稳压器的负载是由一个2.5Ω左右电阻R和100μF电容C并联组成。输出电压下降并发生瞬时波动的原因是：两个稳压电源启动和开始稳压的时间上有所延迟。图中的电源模块都用电流共用技术来解决这一问题。电流共用技术是将输出电流大致相等地分配给所有的电源模块，从而使所有电源模块都有效。下图所示的配置是在上图的电源模块1和模块2中增加一个仪表放大器和几个无源元件，就可防止冗余配置输出电压下降和瞬时波动，这种配置在性能上的改进，对两类冗余电源模块是十分明显的。
　　

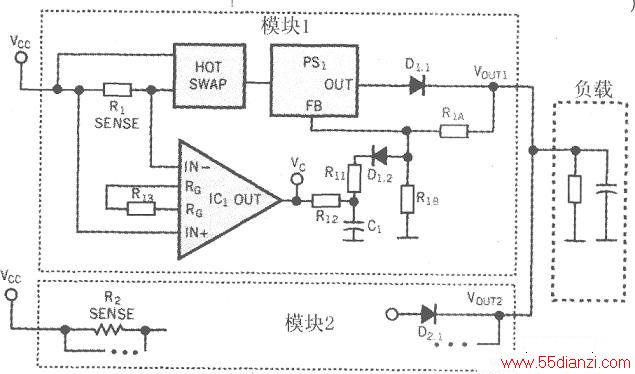

　　电源模块中的仪表放大器IC1产生～个与输入稳压器的电流成正比的电压Vc。Vc可控制VouT，从而使稳压器进入工作状态。对于大多数可调的控制器来说，VouT=VREF(1+RA/RB)，式中RA和RB在模块1中分别为R1A和R1B。如果没有电流流过RSENSE，则IC1的输出接近于地电位，使得R1B与D12、R11和R12三者的电阻并联，从而使RB更小．VOUT，更高。VOUT1的增高，是为了补偿配置相同的电源模块之间的VOUT变化。如果流入负载的电流增大，则Vc也会增加，从而减少流过D1.2的电流，结果使vx下降。当IC1的输出电压上升并与VFB之差小于D1.2两端的电压降，则D1.2：中就没有电流流过。因此，对于任何较大的电流来说，VOL都保持上述公式规定的数值。只要R，（仪表放大器的增益设定电阻器，图中未绘出）选择得当，其他电源模块的R，和R：均利用所有电源为负载提供所需的电流，从而保证所有电源处于工作状态。
