2 、单结晶体管和晶闸管过、欠压保护
单结晶体管和晶闸管过、欠压保护电路是在开关电源的输入端并联一晶闸管，当开关电源的电压某种原因产生过、欠压时，通过检测放大电路对晶闸管提供信号，使得晶闸管导通而使断路器跳闸，达到保护的目的。此保护电路适用于小功率场合的电源，而且当输入电压欠压时，由于电容C上的电压不能突变，其上仍有欠压时的充电电压，还会保持导通，且含有体积大， 响应时间长， 价格贵的大功率继电器或断路器。
3、基于LM339 比较器的过压、欠压和过热综合保护
除了电子元器件自身特性之外，温度也是影响开关电源可靠性的重要因素之一。电源设备可靠性设计技术统计资料表明，电子元器件温度每升高2℃，可靠性下降10%;温升50℃时的寿命只有温升25℃时的1/6。为了避免开关电源的元器件因过热造成损坏，在开关电源中设置过热保护电路也是必要的。

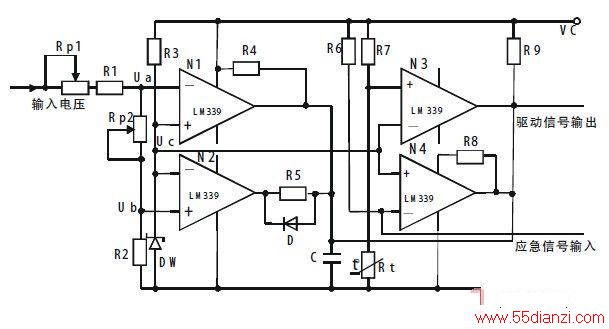

图1 过压、欠压、过热保护电路。
图1电路是利用一个四比较器LM339与几个分立电子元器件构成的过压、欠压、过热保护电路。
工作原理：输入电压可以由交流电源整流滤波后取得，它表明的是输入开关电源电压的变化。调整Rp2可以调节过压、欠压动作的电压阈值。N1欠为压比较器，当输入电平(VcVb)时，比较器输出的也是低电平，因而驱动信号也被封锁。当对比的信号电压Vc位于门限电压之间(Va
窗口电压：
ΔV=Vb-Va
此电压是用来判断输入信号电压是否位于设定的动作电压阈值之间。器件R5，C 、D组成延时电路，防止在通电瞬间，冲击电压过高，开关电源还未工作，而造成而过压误保护，致使开关电源无法启动。N3为过热比较器，N3的反相输入加一个固定的参考电压，它的阻值取决于R3。同相端的电压就等于Rt的电压降(Rt为负温度系数的热敏电阻)，Rt与R7串联构成分压器，适当选取R7的阻值，使N3在可靠的温度阈值动作。当温度高于温度阈值时，Rt阻值下降，N3的“+”端电压小于“-”端电压，N3反转，输出为低电平。比较器输出低电平封锁驱动信号;N4用于外部故障应急关机，当其正向端输入低电平时，比较器输出低电平封锁驱动信号。由于四个比较器的输出端是并联的，无论是过压、欠压还是过热任何一种故障发生，比较器输出低电平，封锁信号输出，使电源停止工作，实现开关电源的保护。
