变压器强油循环风冷却器工作与备用电源自动切换回路

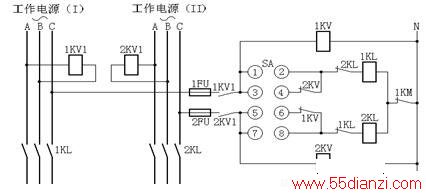

　　如下图所示，变压器投入电网之前，先将SA开关手柄置于I工作II备用，或者II工作I备用位置。
　　
　　当变压器投入电网时，1KM常闭触点接通；1KV1、2KV1带电，常开触点接通，起动1KV、2KV使常闭触点断开；假定SA开关手柄在I位，则SA1-2接通起动1KL接触器，1KL主触头闭合由工作电源（I）供电。2KL线圈回路被1KL常闭触点断开（闭锁了）。
　　
　　当工作电源（I）由于某种原因停电，1KL线圈断电，1KL主触头断开工作电源（I），1KL常闭触点接通，1KV断电常闭触点接通，再经SA5-6触点动作2KL接触器，2KL主触头闭合由工作电源（II）供电。
　　
　　假如工作电源（I）恢复供电时，1KV1动作起动，1KV动作，1KV常闭触点断开使2KL断电，2KL的主触头断开工作电源（II），2KL常闭触点起动1KL，1KL的主触头闭合由工作电源（I）供电。
