安全的单相并联式电涌保护电路

安全的单相并联式电涌保护电路

点击数:7333 次   录入时间:03-04 12:01:16   整理:http://www.55dianzi.com   稳压-电源电路

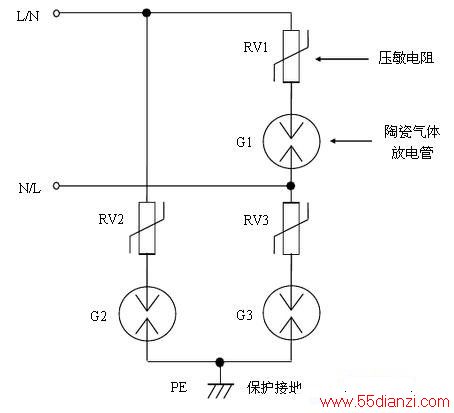

  电路如下图所示:

安全的单相并联式电涌保护电路

  说明:

  1、优点:采用复合对称电路,共模、差模全保护,L、N可以随便接,正常工作时无漏电流,可延长器件使用寿命,由于陶瓷气体放电管失效模式大多为开路,不易引起火灾。缺点:万一压敏电阻和陶瓷气体放电管都短路失效时还有可能起火。

  2、压敏电阻的压敏电压值参照下表选取(选压敏电压高一点的更安全、耐用,故障率低,但残压略高);根据通流容量要求选择外形尺寸和封装形式,或采用几个压敏电阻并联(应挑选压敏电压相近的并联,以延长使用寿命和确保安全)。

75817

  3、陶瓷气体放电管的通流容量根据要求的通流容量选择,直流击穿电压为470V~600V。当要求的通流容量≤3KA时,可以用玻璃放电管代替。


  4、压敏电阻和气体放电管都必须按冲击10次以上的降额值计算通流容量(压敏电阻为一次冲击通流容量的三分之一左右,气体放电管为最大通流容量的一半左右)。
