安全三相并联式电涌保护电路

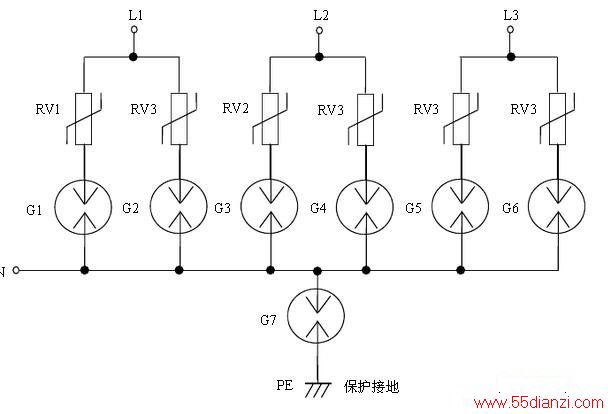

    电路如下图所示：

　　说明：
　　
　　1、优点：采用“3+1”电路，三相全保护，正常工作时无漏电流，可延长器件使用寿命，由于陶瓷气体放电管失效模式大多为开路，不易引起火灾。缺点：万一压敏电阻和陶瓷气体放电管都短路失效时还有可能引起火灾。
　　
　　2、压敏电阻的压敏电压值参照下表选取（选压敏电压高一点的更安全、耐用，故障率低，但残压略高）；根据通流容量要求选择外形尺寸和封装形式，或采用几个压敏电阻并联（如图所示为每相两个压敏电阻并联，应挑选压敏电压值相近的并联，以延长使用寿命和确保安全）。

　　3、陶瓷气体放电管的通流容量根据要求的通流容量选择，直流击穿电压为470V～600V。当要求的通流容量≤3KA时，可以用玻璃放电管代替。
　　
　　4、压敏电阻和气体放电管都必须按冲击10次以上的降额值计算通流容量（压敏电阻为一次冲击通流容量的三分之一左右，气体放电管为最大通流容量的一半左右）。
