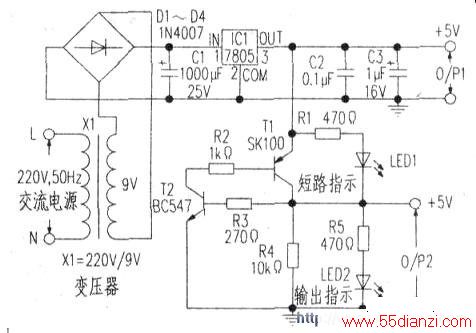

如果O/P2发生短路故障，晶体管T2由于基极接地而截止．因而T1也截止。在O/P2短路期间，绿色LED2熄灭，而红色LED1发光。O/Pl两端的C2和C3是为了在O/P2短路期间帮助吸收O/Pl的电压波动，做到O/Pl无干扰输出。电路元件设计由下列关系式给出：RB=(HFExVS)/(1.3xIL)。式中RB为Tl或T2的基极电阻，HFE为Tl或T2的直流放大倍数，分别为HFE=200(Tl)和HEF=350(T2)。Vs为切换电压，为Sv。1.3为安全系数。Il为晶体管的集一射电流。
