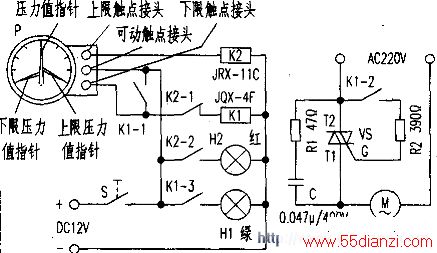

一些工业设备常需使用区间恒压控制装置，即将压力自动保持在一定的范围内，如附图所示。在附图中，电接点压力计P及外围元件组成控制装置，可满足上述要求。
P的表盘上有三根指针。即压力值指针、上、下限压力值指针（分别设定压力的上限和下限值）。三根指针在表盘的后面都装有触点，压力值指针的触点称为可动触点；上、下限压力值指针的触点分别称为上、下限触点。工作前先根据需要设定上、下限压力值指针的位置，接通直流电源开关S，此时压力值低于下限值，可动触点与下限触点接通，继电器K1得电吸合，双向可控硅VS的G极获得触发信号而导通，电机M通电运转，指示灯H1点亮，压力开始升高。压力升高后，可动触点与下限触点断开，这时因K1的常开触点K1-1已闭合自锁，使K1仍保持得电。当压力升高到上限值时，可动触点与上限触点接通，继电器K2得电吸合，其常闭触点K2-1断开令Kl失电释放，VS的G极失去触发信号而关断，M断电停转，H1熄灭而上限指示灯H2则点亮。此后压力逐渐下降。可动触点与上限触点断开，K2失电释放，电路恢复原态。直至压力降至下限值时，可动触点与下限触点再次接通，电路重复上述工作过程，使压力自动保持在预先设定的范围内。
VS为3CTS型双向可控硅，电压值400V，电流值可根据M的功率大小而选定。P的型号不限，其测压范围可根据使用情况而选定。
