20W的LED日光灯恒流源电路制作

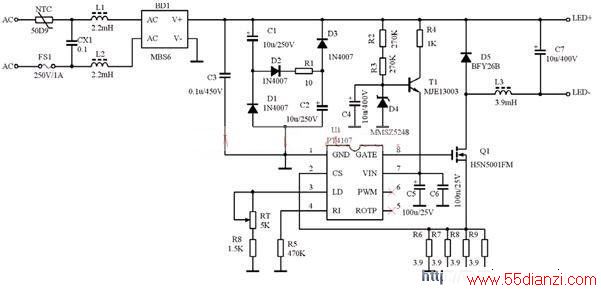

　　电路原理：交流市电入口接有1A保险丝FS1和抗浪涌负温度系数热敏电阻NTC。之后是EMI滤波器，由L1、L2和CX1组成。BD1是整流全桥，内部是4个高压硅二极管。C1、C2、R1、D1～D3组成无源功率因数校正，工作原理见本公司《用PT4107设计LED日光灯的优化方法》一文。PWM控制芯片U1和功率MOS管Q1、镇流电感L3、续流二极管D5组成Buck降压变换，U1采集传感电阻R6～R9上的峰值电流，由内部逻辑控制GATE脚信号的脉冲占空比进行恒流控制。芯片由T1、D4、C4、R2～R4组成的电子滤波器降压后供电，这个滤波器内阻很高，输出阻抗很小，能提供约16V稳定电压，确保芯片在全电压范围里稳定工作。R5是芯片振荡电路的一部分，改变它会调节振荡频率。电位器RT在本电路中不是用来调光，而是用来微调恒流源的电流，使电路达到设计功率。本电路的参数是为22个LED串联，15串并联，驱动330个60毫瓦的白光LED设计的，每串的电流是17.8毫安。
