六种常见恒流源电路图与解析

　　在工作中需要用到恒流源电路，应急中找电路图自己搭建了一个，下面是六种常见恒流源电路解析：

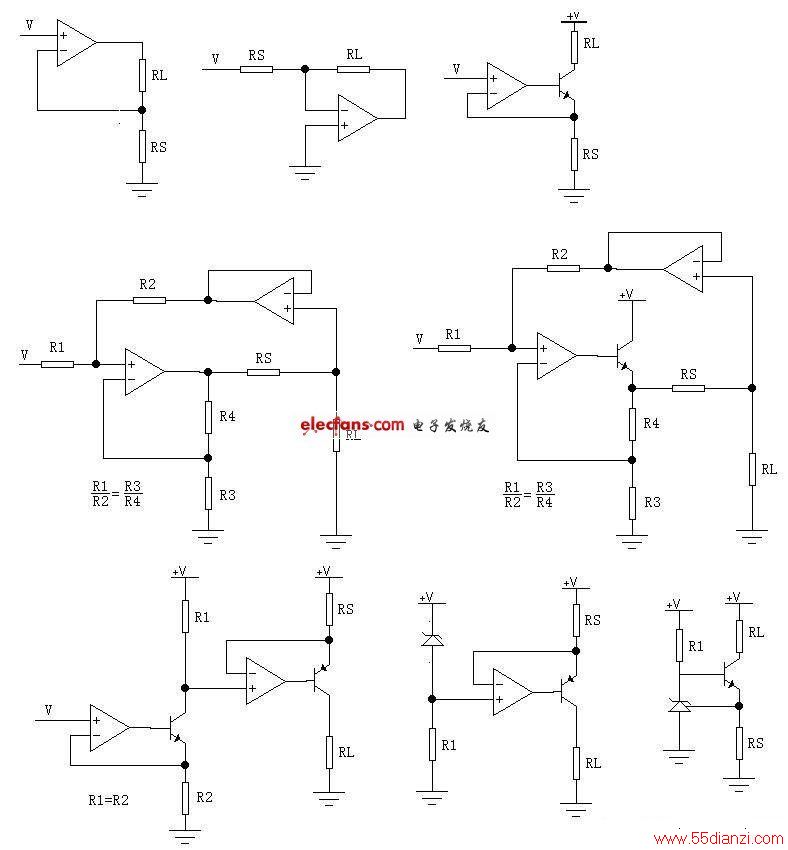

　　这几种电路都可以在负载电阻RL上获得恒流输出；第一种由于RL浮地,一般很少用；第二种RL是虚地，也不大使用；第三种虽然RL浮地，但是RL一端接正电源端,比较常用；第四种是正反馈平衡式，是由于负载RL接地而受到人们的喜爱；第五种和第四种原理相同，只是扩大了电流的输出能力，人们在使用中常常把电阻R2取的比负载RL大的多，而省略了跟随器运放；第六种是本人设计的对地负载的V/I转换电路；后边两种是恒流源电路。
