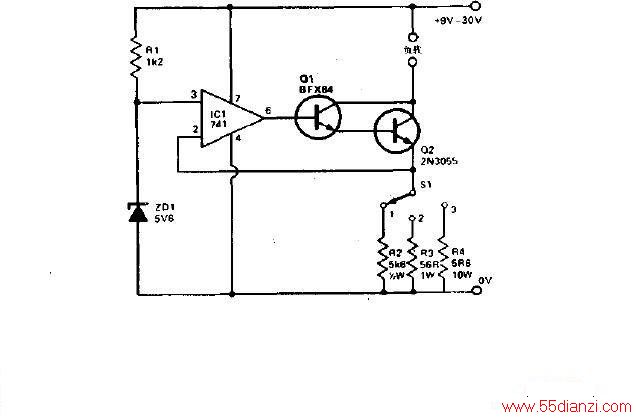

该电路可提供3个预置电流,不管环境温度或电源电压如何变化总是恒定不变的ZDI提供一个温度稳定的基准电压,加在IC1的相同输入端。其输出又100%地反馈给反相输入端,反相输入端与晶体管Q2的发射极保持相同的电位。因此流过负载的电流仪由开关S1所选择的电阻确定。如图中所用的电阻值。该电路可提供10mA、100mA或1A的预置电流。Q2应要装在合适的散热器上。
