采用CW117 CW217或CW317构成的标准恒流源电路

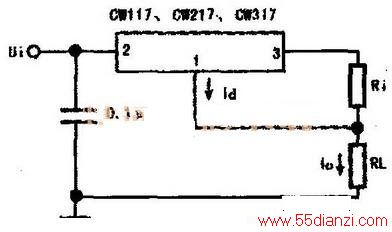

　　采用三端可调稳压块CW117、CW217或CW317构成的标准恒流源电路如下图所示。由于该系列稳压器的基准电压较低（1.25V），维持输出电压稳定的能力较强，且调整端电流非常小（仅50μA左右），因此该类恒流源效率较高，输出电流为：Io=Id+1.25V/Rl，由于Id较小，可近似认为Io=1.25V/R1。

本文关键字：恒流源  稳压-电源电路，单元电路 - 稳压-电源电路
