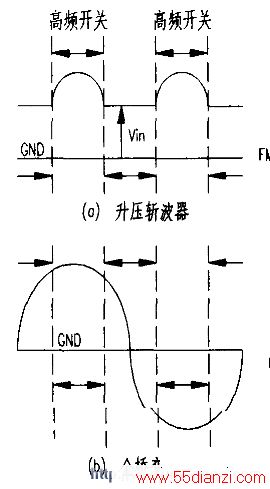

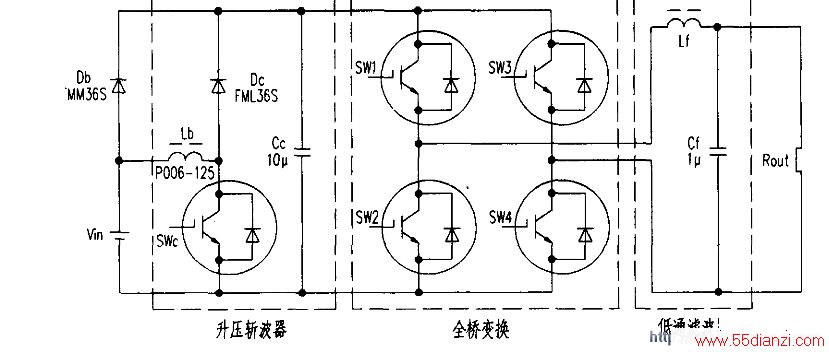

中图为交流电流的调制方法：升压斩波器将正弦波的顶部用高频开关作正弦波调制；而极性变换电路将正弦波过零的部分作正弦波调制。升压斩波器和极性变换电路不在同时段工作，相当于减少了开关次数。因而使损耗减少。

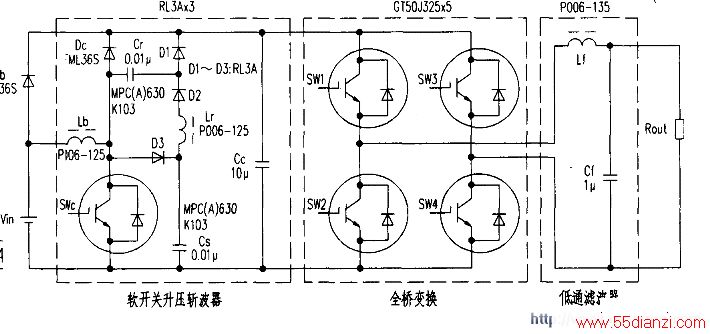

下图为增加了谐振电路的功率调节器电路。
谐振电路由Dl～D3、Cr、Cs及Lr构成，当开关处于关断时。电流经滤波电容Cs流通，实现软开关功能：储存在Cs上的能量，在下次开关导通时释放至输出；故开关损耗得以降低。
从实测的效率来看：一般的“升压斩波器+正弦波变换器”组合，在输出lkW时的效率为93.6％：而“正弦波调制升压斩波器+极性变换器”组合。不加谐振电路的效率为96.4％；加上谐振电路的效率为96.6％。
