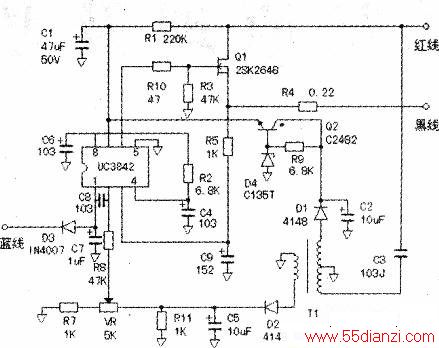

各个引脚的功能为：①脚是误差放大器的输出端．外接阻容元件用于改善误差放大器的增益和频率特性：②脚是反馈电压输入端，此脚电压与误差放大器同相端的2.5V基准电压进行比较，产生误差电压，从而控制脉冲宽度：③脚为电流检测输入端，当检测电压超过IV时缩小脉冲宽度使电源处于间歇工作状态：④脚为定时端，内部振荡器的工作频率出外接的阻容时问常数决定．f =1.8/(RT×CT);⑤脚为公共地端：⑥脚为推挽输出端，内部为图腾柱式，上升、下降时间仅为50ns驱动能力为土1A;⑦脚是直流电源供电端，启动电压范围为16V—34V，具有欠、过压锁定功能，芯片功耗为15mW;⑧脚为Sv基准电压输出端．有50mA的负载能力。整个模块的工作过程大致是：在电源启动时，红线经R1降压、C1滤波后为LC3842提供工作电压，正常工作后由T1绕组感应产生的电压经D1整流、C2滤波后为其供电。当VCC< 16V，输入电压施密特比较器输出为0时，此时无基准电压产生，电路不工作：当Vcc> 16V时输入电压施密特比较器送出高电平到5V稳压器，产生5V基准电压，此电压一方面为内部电路供电，另一方面通过⑧脚向外部提供参考电压。一旦施密特比较器翻转为高电平（芯片开始工作以后），Vcc可以在10V～34V范围内变化而不影响电路的工作状态。当Vcc低于10V时，施密特比较器又翻转为低电平，电路停止工作。当基准稳压源有5V基准电压输出时，基准电压检测逻辑比较器即输出高电平信号到输出电路。同时，振荡器将根据④脚外接Rt、Ct参数产生f=/Rt.Ct的振荡信号，此信号一路直接加到图腾柱电路的输入端，另一路加到PWM脉宽调制RS触发器的置位端，RS型PWN脉宽调制器的R端接电流检测比较器输出端。R端为占空调节控制端．当R电压上升时，Q端脉冲加宽，同时⑥脚送出脉宽也加宽（占空比增多）：当R端电压下降时，Q端脉冲变窄，同时⑥脚送出脉宽也变窄（占空比减小）。②脚一般接输出电压取样信号，也称反馈信号。当②脚电压上升时，①脚电压将下降，R端电压亦随之下降，于是(6)脚脉冲变窄：反之，⑥脚脉冲变宽。③脚为电流传感端．通常在功率管的源极或发射极串入一小阻值取样电阻．将流过开关管的电流转为电压，并将此电压引入③脚。当负载短路或其他原因引起功率管电流增加，并使取样电阻上的电压超过1V时，⑥脚就停止脉冲输出，这样就可以有效地保护场效应管不受损坏。
调试方法：将模块如下图所示接入电路，即红线接至原开关管c极位置，黑线接地，蓝线接光耦4脚可用于遥控器待机（若原机是降压型待机，则需串入5kΩ～10kΩ的可调电阻）。断开原电路中所有负载，在输出端接上60W~100W的灯泡作为假负载。检查无误后通电，同时用万用表监测输出电压，调试模块上的微调电阻，使输出电压与原机相符，其他各组电压会自动适应。
常见故障处理方法：
1．出现不工作故障时应检查300V滤波及变压器是否正常，负载是否短路．遥控关机相关电路是否正常。
2．若过热、干扰甚至啸叫，把原机的吸收到路改进一下，R在39Ω/3W左右．C取470pF～1000pF。
3．极少数开关变压器与该项模块不匹配时，可通过将原机变压器的主绕组加绕一倍的方法来解决。尽量不要拆磁芯，以免损坏。
4．蓝线又兼精密稳压功能，将其接人光耦后会使工作电压更加稳定，若达不到要求，可检查原机稳压电路是否正常。
