交流60V电压经桥式整流、C9和Cl0滤波，变成90V的直流电压，经R3电阻、变压器T的N1启动UC2842AN和开关电源工作；开关电源工作后反馈绕组N2上感应电压经D3、D2整流，C7、C8滤波后再向UC2842AN的⑦脚供电。
在振荡器产生的脉冲控制下，当控制脉冲为上升沿时，该脉冲信号由UC2842AN的⑥脚输出经R7并通过稳压管ZD1后，为开关功率管Q2提供栅极(G)偏流，使Q2导通，变压器T积蓄能量，负载靠电容(C14~C22)供电。在控制脉冲的下降沿来到时，Q2的栅极(G)电位下降，漏极(D)电流减小，Q2迅速截止，变压器T释放能量向负载供电，直至下一个脉冲的上升沿来到时，Q2才重新导通，如此周而复始，感应电势向负载和电容(C14—C22)供电。N2产生的电压经整流滤波后为UC2842AN提供工作电压及取样电压。N3产生输出负载电压。由于开关管Q2和整流管U1640的导通状态是相反的，这是一种反激式变压器隔离型开关电源。
R6为开关功率管Q2的源极(S)电流检测电阻，检测的电流转换为相应的电压，该电压经R9和C16构成的滤波器后送至UC2842AN的③脚。此信号与片内误差放大器输出信号送PWM比较器的两个输入端，产生调制脉冲。该电路的保护原理：因某种原因引起过大电流时，开关功率管Q2的漏极(D)电流将有较大的增加，R6上电压增大，当③脚电压增大（正常为0.2V）到高于1V时，UC2842AN片内PWM比较器输出高电压，使PWM锁存器复位，关闭输出，⑥脚无输出脉冲，Q2截止无输出，从而保护了电路。若输入交流电压超过规定值，UC2842AN无法调节占空比，变压器绕组电压增大，引起UC2842AN的⑦脚电压增高，则②脚电压增高，关闭输出。如果输入交流电压低于规定值，UC2842AN的①脚电压降低，当降到1V（正常为3.4V）以下时，片内PWM比较器输出高电平，使PWM锁存器复位，关闭输出。
UC2842AN的⑦脚为取样输入，反馈绕维电压经R5送入②脚，当输入交流电压升高或输出电压升高时，反馈绕组电压也升高。
②脚电压升高，进而使⑥脚脉冲宽度变窄，缩短Q2的导通时间，于是传到次级绕组N3的电能减小，使输出电压降低，反之亦然，这样就使输出电压保持恒定，不受市电或负载变化的影响。

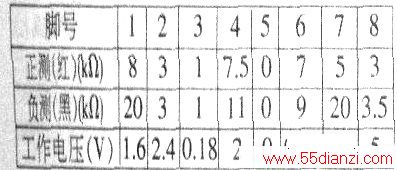

UC2842AN集成块在路正反向内阻如下表（RxIk挡洲）：
（1）正测：黑表笔接地（电源地线：ui⑤脚）；红表笔检测。
负测：红袭笔接地（电源地线：U1⑤脚）；黑表笔检测。
(2)⑥、⑦脚负测时有充放电现象。
(3)所测工作电压为对电源地线即U1⑤脚的电压。
三极管Q1的工作电压：Vb=2V，Vc=5V，Ve=1.4V。
场效应管Q2的工作电压：vg=0.06V，Vs=0V，Vd=90V。
UC2842AN可用UC3842AN替换；IRF640可用IRF830、IRF820替换。
