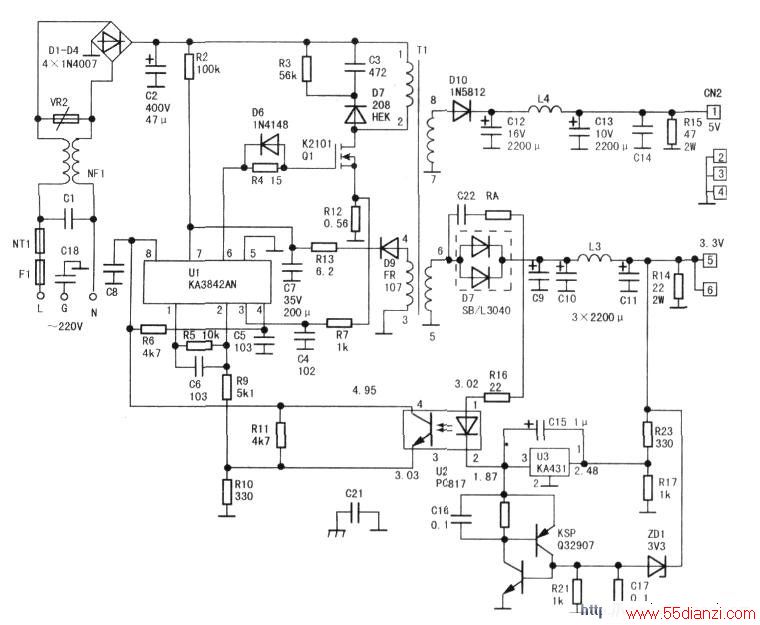

R6、c4为振荡器外接Rc定时元件，其参数决定U1的振荡频率。（4）脚的锯齿波经内部整形放大后，从U1的（6）脚输出占空比可调的激励脉冲，经R4、D6耦合，加到Q1的G极。并使之工作于高速的开关状态。Q1的漏极电流ID～s通过T1的（1）一（2）绕组时产生电磁感应，经T1耦合后，从T1的（3）一（4）绕组感应出脉冲电压，经D9整流、R13限流、c7滤波后也加到u1的（7）脚，为u1提供正常工作所需的工作电压，u1进入正常的工作状态。
稳压电路
稳压电路主要由U2（PC817）、U3（KA431）及u1的（2）脚部分电路构成。因集线器的主要电能消耗为3.3v供电。
故稳压取样从开关电源的3.3V输出端取得。当市电升高或负载变轻时，输出电压势必上升。3.3V经R16加到U2的（1）一（2）脚电压也随之上升，u3的（3）脚电位上升，由于精密稳压器u3的（1）脚电压恒定，故这一变化最终使流过u2的（1）一（2）脚电流增大，u2内部发光管亮度增强，使其（4）一（3）脚的内阻减小，u1的（8）脚5v基准电压经u2的（4）一（3）脚加至u1的（2）脚电压上升，当该电压≥2.5v时内部触发器提前翻转。经内部控制，u1的（6）脚输出脉冲的占空比下降，Q1导通时间缩短，T1储能下降。开关电源的输出电压下降；反之，则控制过程与上述相反。从而使整个开关电源工作在可控的稳压状态。
保护电路
NT1为负温度系数的热敏电阻，可有效扼制开关电源在加电瞬间市电整流电路的浪涌电流，保护D1一D4不致过流击穿。VR2为过压保护压敏电阻。可有效吸收市电中的瞬间脉冲高压。R3、c3、D7为尖峰脉冲吸收网络。可有效扼制Q1在截止期间其D极上感应出的尖峰脉冲，保护Q1不致过压击穿。R12为Q1的s极限流电阻，当开关电源负载过重时，Q1的漏极电流Id-s必然增大。R12上的压降随之增大，经R7加至u1的（3）脚电压也随之上升。当该脚电压≥1v时，U1内部电流比较器触发翻转。强行关断其（6）脚的脉冲输出，Q1迅速截止，从而避免Q1不致过流击穿损坏。
在开关电源中还有一路过压保护电路由ZD1、Q2、Q3等元件组成。当开关电源输出电压瞬时异常升高时。ZD1极对地短接，Q3因B极电位下拉而正偏导通。这一正反馈。又使得02进一步饱合导通。因此，02、Q3组成的电路相当于单向可控硅电路。一旦触发导通后便处于锁定状态，直到断电后重新加电。Q2导通后，R201将u2的（2）脚电压直接对地短接，经u2、u1控制，使开关电源迅速截止。
