具有5V和3.3V输出的17WPC待机电源电路

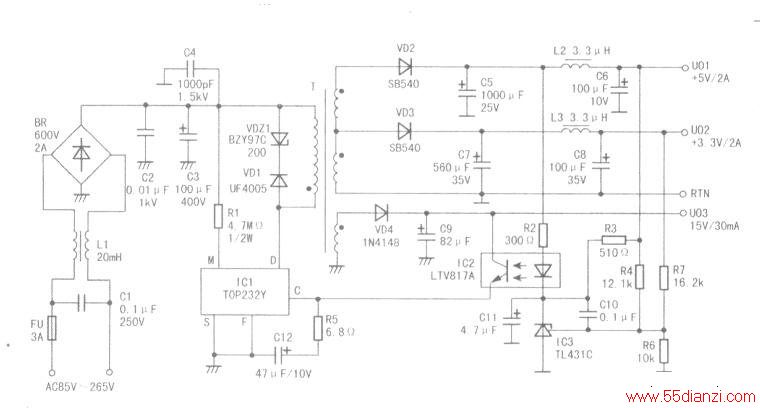

　　能提供5V2A和3.3V2A两路主输出的PC机待机电源电路如图所示。该电源还以最低成本增加了15V、30mA的辅助输出，总输出功率为17.O5W。直流输入电压的范围是+20OV-+375V，亦可选AC220/110V固定输入电压，只需接入整流滤波器，无须加入倍压器对AC11OV进行倍压继流。

　　该设计充分发挥了TOP232Y(IC1)的软启动、欠压保护、严格的限流特性和开关频率高等优良特性，高频变压器可选EEl9型磁芯。C2为直流高压的高频退耦电容。线路检测电路R1用于设定欠压值。当R1等于3.9MΩ时，只有输入的直流电压小于l95V时，电路才会自动进入欠压保护状态。反惯绕组电厄经VD4、C9缓流滤波后产生l5V的反馈电压，一方面作为+l5V输出(未与初级隔离)，另一方面还经过光敏三极管给IC1的控制端提供偏压。R4、R7和R6均为取样电阻，用来检测3.3V和5V输出电压的变化量。C11为软启动电容，能消除刚接通电源时产生的电压过冲现象。空载时利用TOP232Y跳过周期的特性，可以满足PC机待机电源低功耗的指标。
