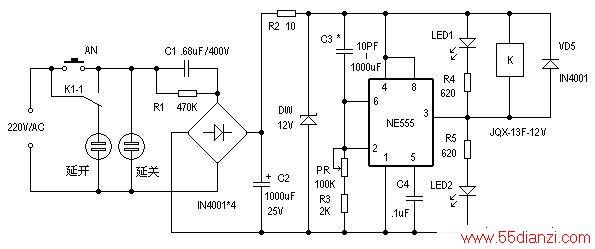

这时电源通过电容器C3 、电位器RP、电阻器R3至“地”，对C3进行充电，随着C3上的电压升高，NE555的②、⑥脚的电压越来越往下降，当此电压下降至2/3VCC 时，NE555的③脚输出由低电平跳变为高电平，这时继电器将失电而不工作，则其控制触点恢复原位，则“延关”插座失电，而“延开”插座得电。就这样满足了不同的需求，LED、LED2作相应的指示。
本电路只要元器件是好的，装配无误，装好即可正常工作。
延时时间由C3及PR+R3的值决定，T≈1.1C3(PR+R3)。RP指有效部分。C3可用数十pF至1000μF的电容器，(PR+R3)的值可取2K～10MΩ。
C1的耐压值应≥400V，R1的功率应≥2W，AN按钮开关可选用K-18型的，继电器的型号为JQX-13F-12V。其它元器件无特殊要求。
