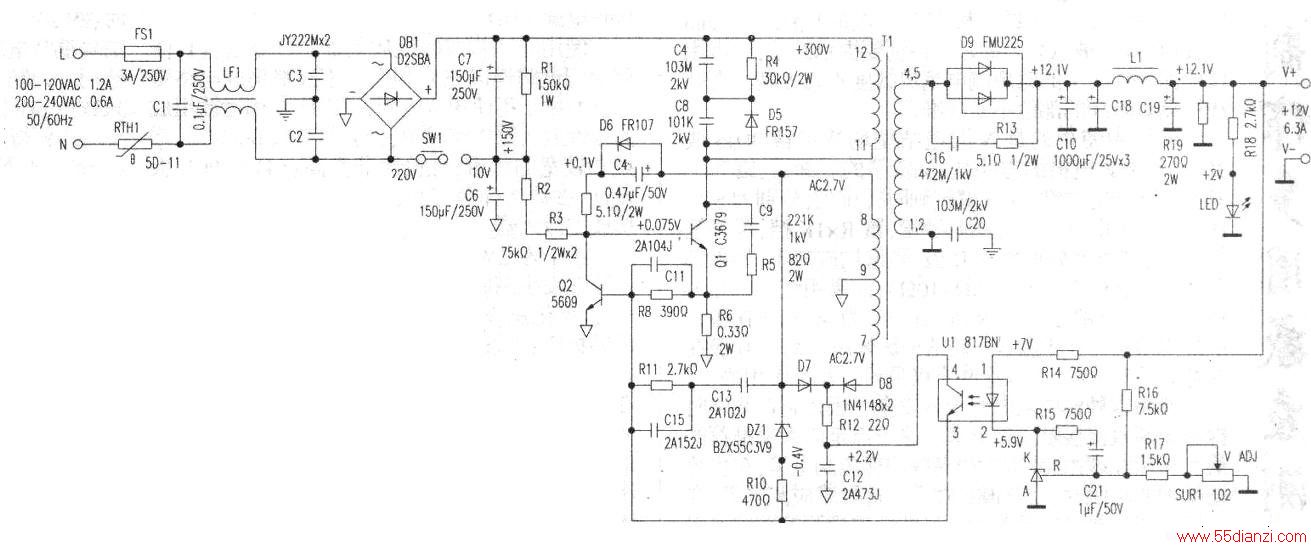

该电源被用于卫星接收等设备上。实绘电路见附图（图中各处电压值为电源空载通电时，用500型万用表测得）。
该电路过流保护由Q1E极电阻R6来完成．当因某种原因过流导致此电阻的压降增大时，增大的电压经电阻R8、电容Cll送至Q2B极，02导通程度加深，QlB极电位被拉低，导通程度减弱，过流严重时，可使Q2饱和导通Q1B极电位接近于0v，Ql提前截止，电路停振，实施过流保护。
过压保护由稳压管DZ1(BZX55C3V9)、电阻Rl0等电路来完成，当市电电压过压或因某种原因导致T1反馈绕组电压异常升高时，此时DZ1将被击穿导通，Q2导通程度加深或饱和导通，进而控制Q1工作状态，实施过压保护。
另外．Tl初级绕组并联的电容C4、c8、电阻R4、二极管D5(FR157)，以及Qlc、E极间并联的电容C9、电阻R5，其作用是抑制反峰电压．防止Q1截止时．Tl初级绕组产生的反峰电压与+300V电压叠加而损坏Q1。
D9两端并联的电容C16、电阻R13．其作用是消除纹波，抑制寄生振荡，降低输出直流电压中纹波的幅值。
SHRlK、R两端并联的电阻R15、电容C21，其作用是提高整个电路的电压调节性能和稳定性，消除干扰，防止电路自激。
