4.具有完善的过压、过流、过热保护功能。

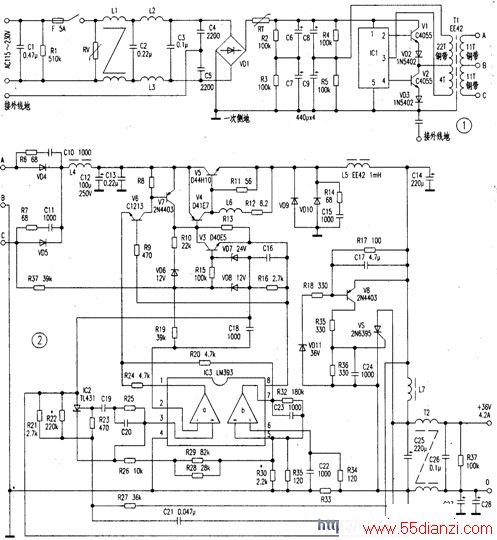

AAl2480开关电源电路原理图见图l、图2。其市电经RV防过压、Ll～L3、C1～C5滤除干扰后经VDI整流、C6～C8滤波后得到约300V直流电压加至电源开关管V1 c极和电源振荡厚膜块ICl的（1）脚，使其内部振荡电路开始工作。于是（2）、（4）脚轮流输出开关脉冲，使开关管V1、V2工作在推挽状态。这种工作状态将会使电源开关变压器初级绕组中直流电流几乎为零，故不会因偏磁而产生磁饱和，并有效障低了开关管截止时产生的高次谐波辐射。这样在开关变压器T1次级A、C端输出约60V的高频电压经VD4、VD5整流，L4、C12、C13滤波后得到直流60V电压加至V4、V5组成的大功率互补对管作线性调整。其输出电压的高低由V4的基极电位确定，而V4受控于V6、V7，V6、V7又受控于两电压比较器IC3（LM393）的两路输出控制，其中IC3 a用于调整和稳定输出电压。例如，当音响音量增大时，电源输出电流增加，输出电压势必降低，通过R27、R23反映在精密稳压块IC2（TLA31）控制端电压也降低，IC2导通增加，故其负极电位也随之升高，即IC3（LM393）（3）脚电位T→（1）脚输出电压↑→V6 e极电压↑。
因b极电位被VD8锁定，故V6导通减弱，c极电位↑→V7b极电位↑，导通减弱→c极电位↓→V4b极电位↓，导通增加→V5 b极电位↑→V5导通增加→输出电压回升。
反之亦然。实际上这个反应调整时间很短，只有几十微秒。IC3 b用于过压、过流保护。
当开关电源输出过高（超过40V）时，V8（PNP管）e极电位升高，因b极电位被VDll钳位，故V8导通，高电压经R35加至单向可控硅VS的G极，使VS导通，于是约40V电压经R34加至IC3（6）脚（反相输入），使（6）脚电位↑→（7）脚电位↓→V6 e极电位↓→V6导通增加→V7导通→V4截止→V5截止，电源无输出。当整机输出过流（超过5A）时，R33两端压降增大，经R35使IC3（5）脚（正相输入）电位↓→（7）脚电位↓，同上理，致使V4、V5截止，电源无输出，整机得以保护。
在图1中RT为负温度系数热敏电阻，其作用是限制刚开机时大电流对整流系统和开关管的冲击。RV是压敏电阻，其作用是防止市电过压输入对开关电源的损坏，其阈值保护电压为260V。图2中R22为电源输出电压可调电阻，R30是过流保护的电流阚值的调整电阻。VDll是过压保护电压阈值设定二极管，改变其稳压值可改变过压保护电压值。
另外，ICl还具有过热保护功能，当芯片内部温度上升至140℃时，其振荡电路将会自动停振，使电源得以保护。该电源用厚铝板冲压成带叉指式的散热外壳，将整个电源屏蔽起来，大大减少了电磁泄漏对外界电子产品的射频干扰。 .
用该电源作为一台100W音响电源，效果比原来普通电源好，明显感觉高音亮丽、低音宽厚、功率充沛，信噪比也有明显提高。
