采样保持放大器LF398用做二通道开关电路

点击数：7988 次录入时间：03-04 11:44:59 整理：http://www.55dianzi.com 稳压-电源电路

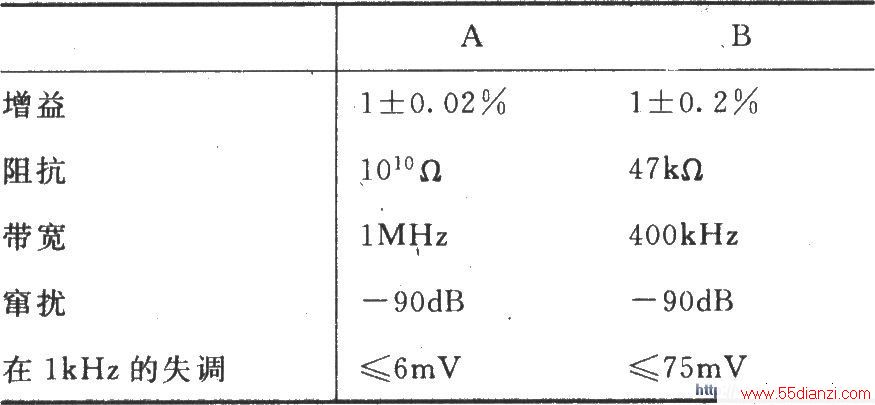

如图所示为LF398用做二通道开关电路。两个输入信号A、B分别加到输入端(3脚)和采样电容端(6脚)，8脚接选择脉冲，利用内部开关切换通道A和通道B，当选择脉冲为高电平(5V)时，内部开关闭合，输出为A通道信号；当选择脉冲为低电平(0V)时，内部开关断开，输出为B通道信号。A、B通道的参数见下表。
