2.一次侧元件不能有短路隐患

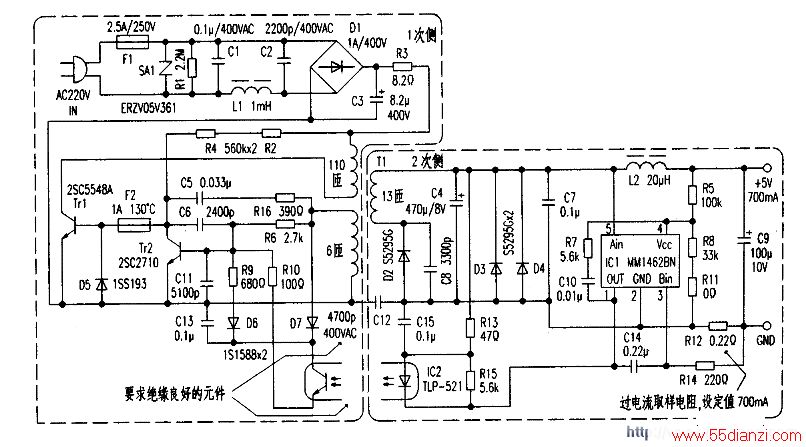

图中一次侧的浪涌电压吸收器SAl、Rl、Cl、C2、整流桥Dl直接承受交流市电，如果发生短路可能引起火灾。C1、C2用于降低共模噪声，要使用交流电容器。并保证其耐压大于交流市电电压的
倍，如对220V电压可选400V交流耐压。
3.电路中的保护措施不能省略
图中的熔断器F1，在电路发生短路时及时熔断，切断交源以免发生火灾，应选用快速熔断型：而F2是保护开关管Trl的温度熔断器。应紧贴Trl安装。
此外。ICl内藏过电流限制电路，通过R12上的电压降检测出过电流；SA1可吸收外部过电压。
4.注意出口产品的安全规路
用于出口的开关电源，设计时应按进口国的安全标准进行设计、生产。除了进行绝缘和泄漏的检测外。要保证当电容器短路时其他部件不会损坏，不慎插入外壳的金属杆不会引起触电和短路。
