自激式正向转换器的励磁电流与变压器二次侧的负荷电流是同时生成的，励磁电流与能量的传输无关。

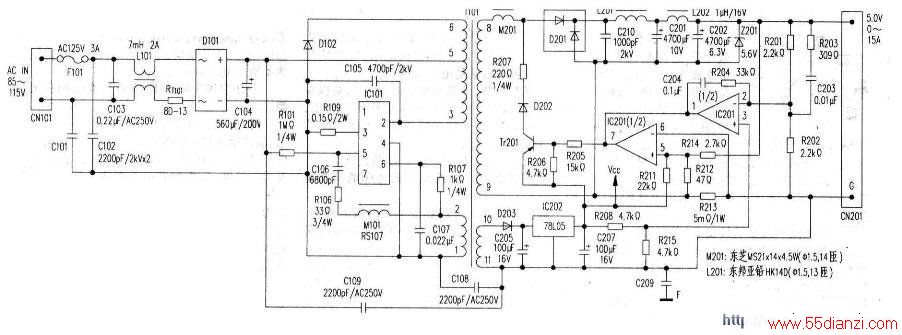

上图是输出5A/15V的准E类电源电路。采用了自激式正向转换器。利用并联电容器实现关断谐振，利用串联在正反馈线圈和开关元件控制端之间的延迟元件（谐振缓冲器）RS107来实现导通谐振。开关元件型号为MA4510，其内部结构见右图。
在上图中。热敏电阻RT101用于浪涌电流限制；R101为启动电阻；瓷片电容C105为并联谐振电容；M101为延迟元件；C107、R107为决定tcn的CR元件，要提高频率可减小R107；变压器二次侧的IC201为双运放。接成比较器分别用于恒压和过流保护；比较器的基准电压由反馈线圈⑩一和D203、IC202构成的副电源提供：如果输出电流在10mA以下。电压将升高，故用稳压管Z201限制电压的上升。

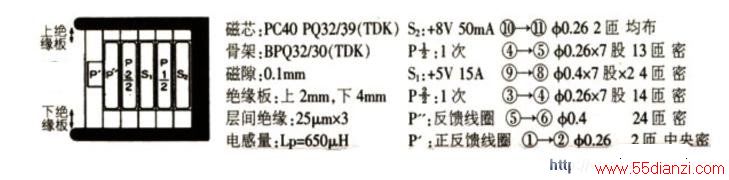

下图是变压器的结构及绕制数据。
