整流电路

     一、主电路的结构
      1、倍压电路：如果假定T1/T2始终处于关断状态，则输入电压正半周期间D1/on，电容Cd1上直流电压uc1近似等于输入电源的峰值uNm；同理可知，电容Cd２上直流电压uc2 近似等于输入电源的峰值uNm，所以直流输出电压uo= uc1+ uc2=2 uNm

      当T1/T2按一定占空比导通时，电路变为一个Boost变换器，所以uo= uc1+ uc2＞2 uNm

      ２、控制极脉冲的时续：
      电路采用SPWM控制方式，主电路中上下桥臂两个IGBT的栅极ug1和ug2的相位互补，其重复频率fc和占空比D取决于载波uc和正弦调制信号ug的交点。

       电流型单相全桥电路

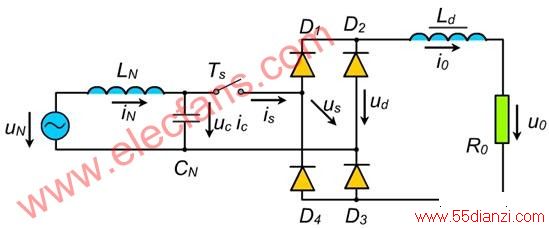

      电路为电流型整流电路，该电路与单象限降压型电路（BUCK电路）在拓扑上十分类似，为了适应交流电源的性质，图中Ts为双向可控开关，并用D1-D4组成的单相桥式电路代替并联的续流二极管。
