用一只二极管构成的全波整波电路

　　在整流电路中，全渡整流电路通常是利用二只以上二极管才能完成其整流。这种整流电路仅用在电源电路中。如果运用在信号变换中，即作为小信号变换，其整流可用一只二极管来完成全波整流。例如常见的FSK通讯信号处理整流时的电路原理如下图所示。
　　
　　工作原理
　　
　　在下图电路中将放大器741的同相和反相输入端各经过电阻R1、R3接到信号输入端。
　　
　　当佶号为正半周时，其信号经放大器反相输入端电阻Rl和整流二极管D1直接加到输出端。信号输出就仅仅为：Vo=[R2/(R1+R2)Vi]。当信号为负半周时，信号等效从放大器同相输入端输入，此时由于放大器负输入端信号也为负，D1截止。但由于信号从放大器同相输入端输入，则输出信号为：Vo一{[R4/(R3+R4)](1-R2R4/R3R1)}Vi。由于信号是从放大器正相端看进去的，所以在输出端也为正信号输出。
　　
　　电路在理想状态下有：R1=R3，R2=2R4，但在实际运用中，R4取值稍比1/2R2大些才能保证正负半周的对称。由此在负半周时的输出信号为：Vo=-[R4/(R3+R4)]Vi。当输入信号的整个周期叠加在一起时，就成了全波整流。

　　
　　应用
　　
　　此电路是一个典型应用实例，也可以作为学校整流教学的实验。在该实验中不仅要求熟悉整流的概念，对运放的学习也是很有帮助的。在该电路中，实验了三种情况下的波形，其仿真波形结果分别为下图(a)、(b)、(c)所示。
　　

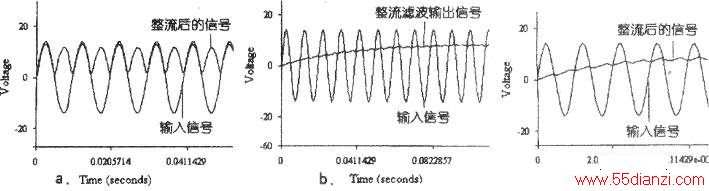

　　下图(a)是信号有效值幅度为10V，频率为100Hz的整流波形；下图(b)是在(a)情况下输出加100μF电容滤波后的波形；下图(c)是信号输入有效幅度为IOV，频率为100kHz时的整流波形。在该实验仿真中，由于运算放大器采用通用放大器741，整流二极管为IN4148，所以在高频段虽没有加滤波器，但电形成了如同滤波后的波形。
