用于UC3842的输出整流滤波电路

　　

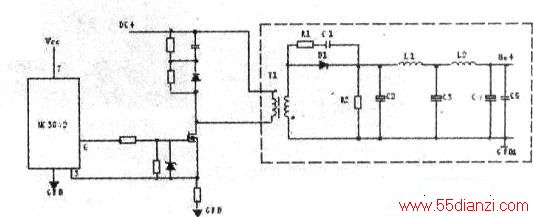

　　2．反激式整流电路（见下图）
　　
　　T1为开关变压器，其初极和次极的相位相反。D1为整流二极管，R1、C1为削尖峰电路。L1为续流电感．R2为假负载．C4、L2、c5组成w型滤波器。

　　
　　3．同步整流电路（见下图）
　　
　　工作原理：当变压器次级上端为正时，电流经C2、R5、R6、R7使Q2导通，电路构成回路，Q2为，整流管。Q1栅极由于处于反偏而截止。当变压器次级下端为正时，电流经C3、R4、R2使Ql导通，Ql为续流管。Q2栅极由于处于反偏而截止。12为续流电感，C6、L1、C7组成π型滤波器。R1，C1、R9、C4为削尖峰电路。
