在一些对隔离没有要求的场合，经常可以看到电路使用阻容降压的结构进行供电，例如楼道声控灯、触摸台灯等。阻容降压电路结构简单、成本低廉，同时具备限流功能。但阻容降压电路的负载端必须一直有电流流过才能保证输出电压的相对稳定，因此需要通过一个稳压二极管实现稳压，并且这个稳压二极管在空载情况下消耗的功耗最大，降低了电路的效率，严重限制了电路的输出功率。以20V电源输出为例，如果使用1W的稳压二极管，通常最大输出电流理论上不超过50mA，实际输出电流要更小。
本文介绍另一种低成本的非隔离电源，采用降压型(Buck)开关电源结构，能够提高电路工作效率，同时实现较高的电流输出，此外，电路相对于容阻降压而言，可以运行输入电压在较宽的范围内变化，同时输入电压可以是直流。
电路采用意法半导体公司的PWM功率开关VIPer22．这款芯片内部集成了高压MOSFET，具备高压启动功能，做成降压型开关电源的结构，空载时电路消耗的功率非常小，输出电流可以高达几百mA．并且能够同时满足110V和220V的市电输入。

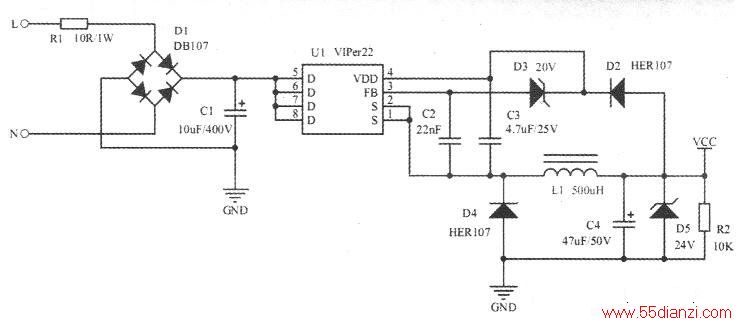

附图给出了电路原理图，输入交流经过保险电阻R1限流，整流桥D1整流以及电容C1滤波后得到相对稳定的直流电压，直流电压加到芯片UI的D端，芯片内部电路完成启动。其中R1也可以用250V/1A的保险丝，电容Cl的耐压要求不低于400V，D1可以用其他600V以上耐压的任意其他整流桥代替。
输出部分为典型的降压型DC-DC结构．D4为续流二极管，要求使用耐压不低于400V的超快恢复二极管，可替代的型号有MUR160、SF18等：L1为续流电感，考虑到降低成本，可以使用9x12mm的工字电感；C4为输出电容，尽量选用高频低阻的型号降低电源输出纹波。
