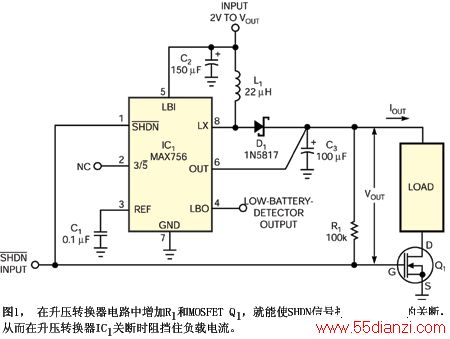

在输入端施加一个逻辑低电平可同时关断开关转换器MAX756，并关断MOSFET，因此通过去除负载的对地连接而阻断负载电流。当信号被去掉以后，100 kΩ的上拉电阻器将MOSFET栅极电位拉高，使MOSFET导通。随着接地的重新连接，负载又可以从工作的升压转换电路中获得电流。
为了在大负载电流下获得最佳结果， 要为Q1选择有适当低的导通电阻的逻辑低电平MOSFET。MOSFET的漏源击穿电压也应能承受至少两倍的来自升压转换器的最大输出电压。必要时，可以将两支以上MOSFET并联，以降低MOSFET的有效导通电阻。
