由CWll7组成的输出电压可连续调节的稳压电源电路
由CWll7组成的输出电压可连续调节的稳压电源电路
点击数：7357 次 录入时间：03-04 11:49:09 整理：http://www.55dianzi.com 稳压-电源电路

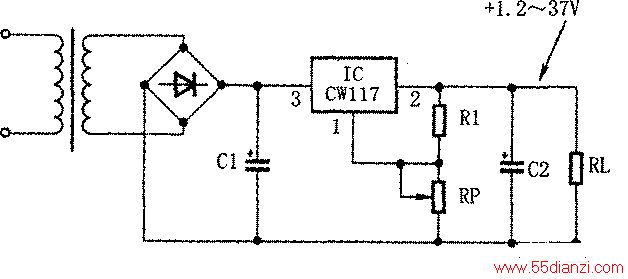

下图所示为由CWll7组成的输出电压可连续调节的稳压电源电路。输出电压可调范围为+(1．2～37)V。R1与RP组成调压电阻网络，调节电位器RP即可改变输出电压。RP动臂向上移动时输出电压增大，向下移动时输出电压减小。
本文关键字：稳压电源 稳压-电源电路，单元电路 - 稳压-电源电路
