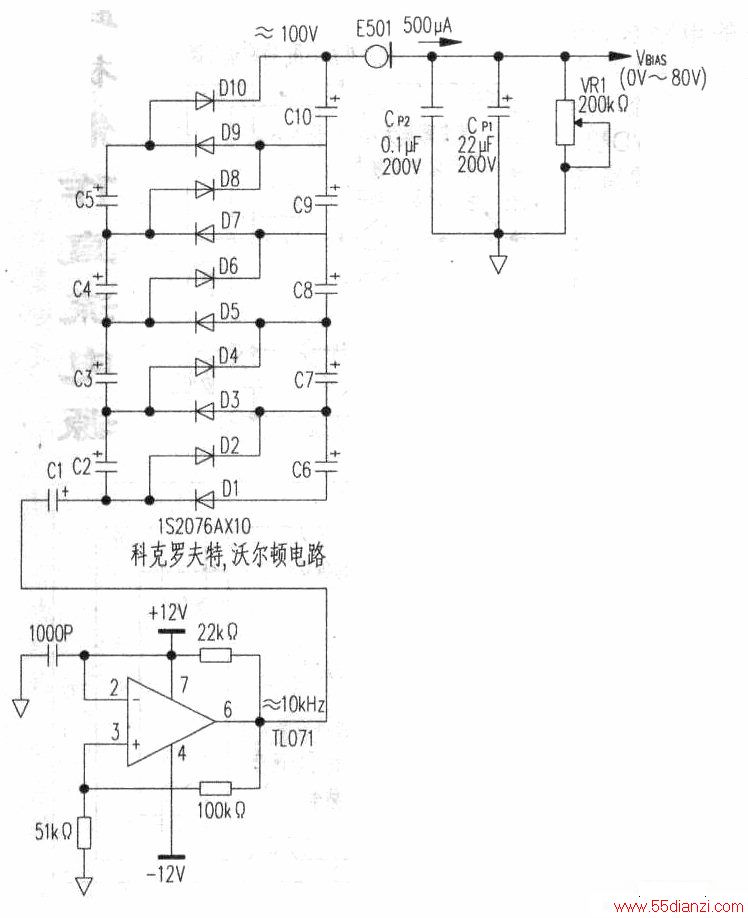

由于E501的电流为0.5mA，所以可以用一个电阻值为200kΩ的可变电阻进行输出电压调整，输出电压的调整范围为0V～100V。电容器Cpl和Cp2用于滤除开关噪声。
该高压发生器设计的输出电压为0V～80V，电源电压为±12V，消耗电流为l0mA，输出电流在0.5mA以下。所使用的运算放大器是TI公司的TL071。E501的主要特性有：
