400V/150mA串联调整式稳压电路

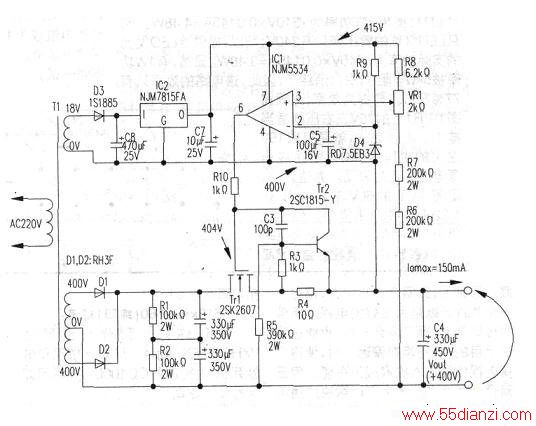

　　附图是输出电压为400V，最大输出电流为150mA的串联调整式稳压器。该稳压电路的特殊之处是采用了浮动放大器式的电路，用作电压比较和误差放大的运放NJM5534的15V电源电压和用于电压比较的7.5V基准电压都是叠加在输出的400V电压之上。其优点是可以简化电路。由于运放的输出端电位高于400V，所以可以直接与调整管Trl的栅极相连接进行控制，不再需要用共基放大电路进行过渡。
　　
　　该电路的电源变压器必须为误差放大用的运放专设一组18V绕组，经半波整流和三端稳压器IC2稳压成15V后叠加在400V输出电压上。
　　
　　Tr2与电阻R3、R4、电容C3组成输出短路保护电路。
　　
　　为了避免在短路保护时调整管的功率损耗过大，特意将保护电路的保护特性设计成电流减小型的特性。短路保护时虽然输入电压会全部降在调整管上，但由于此时流过调整管的电流很小，其功耗也很小，不必担心调整管会损坏。
　　
　　调整管Trl选用大功率场效应管2SK2607。
　　
　　输出电压设计为400V，最大输出电流为150mA。
　　
　　输出电压可以用电位器VR1在小范围内进行调整。
