为升压转换器增加额外输出电路

　　在电池供电的便携设备中，设计者要使用升压转换集成电路．这些芯片通常会提供一个有固定电压或可调电压的输出，有些芯片带有LBI/LBOf低电池输入低电池输出）功能。芯片制造商做这些引脚的原意是用于监控电池低电压的情况，当电池用完时发出警告。不过，这一功能还可以用来产生一个额外的电压输出。
　　

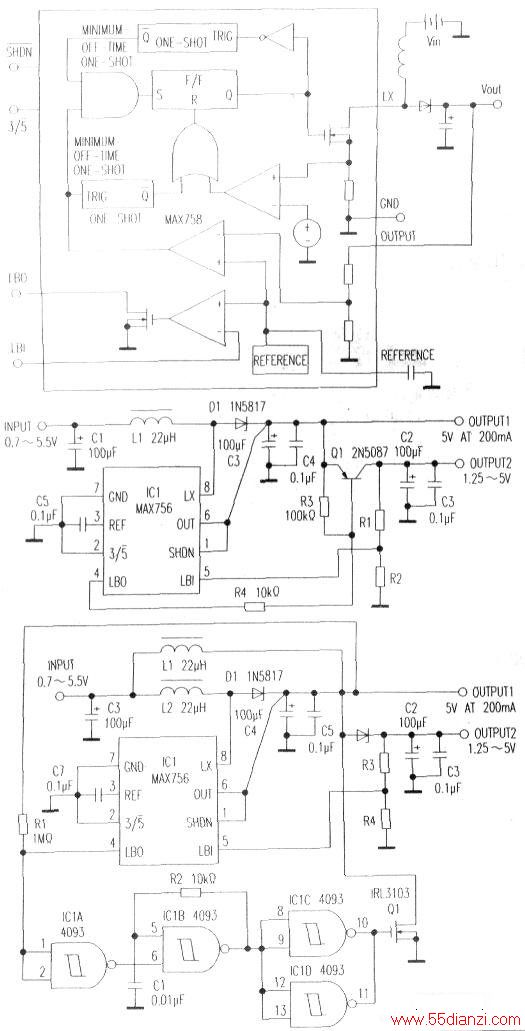

　　Maxim公司的MAX756升压转换器提供3.3V或5V的固定输出，电流分别为300mA和200mA(见上图)。输入电压范围为0.7V-5.5V。在低电压检测方面，器件有一个包含了比较器、电压基准．还有一个漏极开路MOS-FET的片上电路。当LBI输入端的电压低于其1.25V的阚值时，LBO输出端的MOSFET便将电流泄人大地。
　　
　　采用这些元件．可以做出一个带稳压的第二输出（见中图）。R1与R2按下式决定了第：个输出的电压：输出2=VREF（R1+R2)/R2，其中VREF是基准电压．本芯片为1.25V。输出2的电压可以设定为1.25V~5V．只要小于输出1的电压就可以。因为输出2是取自输出l，因此两个输出端的总输出电流应在输出l和输出2电压为5V。和’3.3V时，分别不超过200mA。和300mA。
　　
　　LBI/LBO功能也可以用做第二个升压转换器（见下图）。CD4093四施密特触发NAND门、电感L1、R2～R4+Q1、D2、c2与C6组成了这个升压转换器。ICIB加上CI与R2梅威了ICIA门控启动的一个自激撮荡器。
　　
　　当LBI脚的电压低于1.25V时．LBO脚为低，因此使振荡器ICIB工作。ICIC与ICID驱动功率MOSFET晶体管Q1。当Q1导通时，它从电感L1拉出电滴。当Q1关断时，这个能量通过反激二极管Dl为电容C2充电。按下式施加电阻分压器R3和R4的反馈，就可决定输出2的电压：输出2=1.25Vx(R3+R4)/R4。IC1从输出1获得电源。
