五开关电荷泵电路

五开关电荷泵电路

点击数:7342 次   录入时间:03-04 11:54:00   整理:http://www.55dianzi.com   稳压-电源电路

67

图2

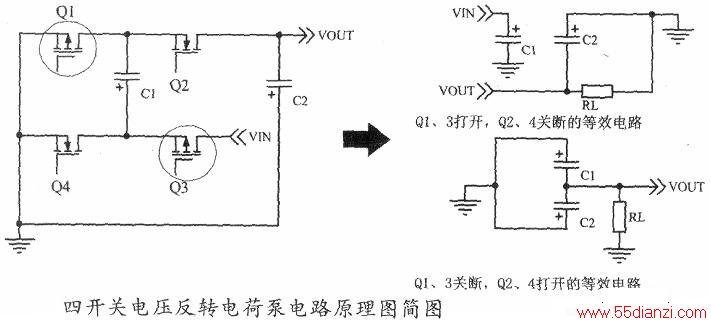

  图1、图2所示电荷泵都只有四个场效应管作电子开关,在C1充电期间,储能电容C2会被反向充电,会拉低实际的输出电压Vout,而且要求充、放电的频率越高越好以降低C2被反向充电的时间,而且,负载RL不能太小,不然就会因为C2的充电时间也很短,就会大大降低输出电压。同时如果要增加功率输出能力的话,除了要提高开关频率,还需要增加C1、C2的容量,但是增加二者的容量又会使C1的充电时间延长反过来限制开关频率的提高(充电时间不能小于C1的充电时间)。下图电路增加了一个开关Q5可以避免上述问题。

56

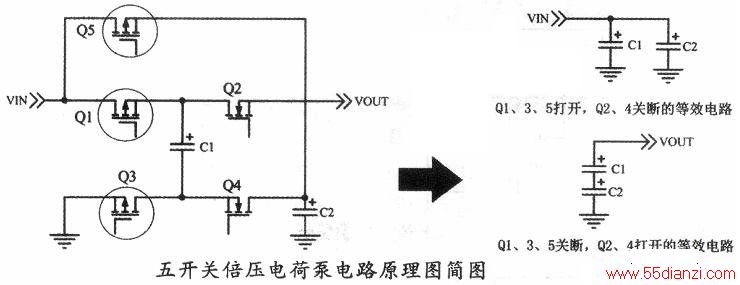

图3

  因为增加了一个开关,C1、C2的充、放电过程是各自独立的,容量可以大一些以提高功率输出能力,实际上二者都主要是开关电容的功能,为了降低纹波,Vout端需要额外增加一只滤波储能电容,所以电路成本要比图1、2要高,但是输出电压更为稳定,功率输出能力也会高一些。

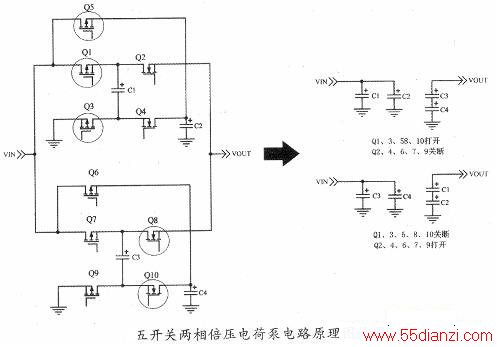

  五开关电荷泵在多相应用电路中的应用更有优势,多相电路与并联电路相比,除了功率输出能力加倍以外,还能大幅度降低输出纹波。图4是两相五开关电荷泵倍压电路。

54

图4

  与图3电路相比,图4电路如果忽略开关延迟,对负载而言,电源输出是不间断的,始终是两只电容充电,两只电容放电。

  另外对比图1、2和图3、4不难发现,五开关电荷泵还将电源的输入、输出端有限隔离了,即将电源的正端(热端)隔离了,来源于电源输入端的干扰在负载端形不成回路,有利于提高抗干扰能力。如果不计成本,如3相乃至更多,用现有的硅集成技术也能更容易的实现更大功率的集成。

  4、电荷泵的输出稳压

  电荷泵的输出稳压方法与常见的电感式DC-DC变换器是一样的,即从输出端取样反馈到振荡控制电路,控制上述场效应管的开、关时间,即控制开关电容、储能电容的充电时间和放电时间(一个开关重放电周期之内)就可以控制输出电压的高和低。这种反馈稳压的方法在下文中我们称之为稳压输出。

  还有一种方法是在反馈稳压输出的基础上,在输出端增加一个LDO(LowDropOutregulator,低压差线性稳压器),进一步增加稳压范围并且能够减小电压纹波。
