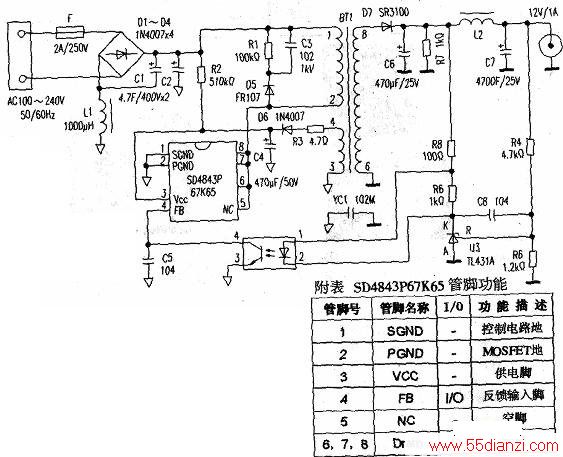

该电源适配器实绘电路见附图。
该电源主芯片是SD4843P67K65，为内置650V高压功率MOSFET电流模式PWM控制器。
其内部集成了各种异常状态保护功能，包括欠压锁定、过压保护、脉冲前沿消隐、过流保护和温度保护功能，在电路发生保护以后，电路可以不断自动重启，直到系统正常为止。
芯片管脚功能见附表：
该电路的开关频率为67KHz，振荡频率为65KHz~69KHz，因此，可以获得较低的EMI。
其工作原理是：上电时，整流后的直流高压通过启动电阻R2对UI③脚(VCC)的电容C4充电，当VCC上升到12V，电路开始工作。电路正常工作以后，如果电路发生保护，输出关断，由于电路此时供电由辅助绕组④一③提供，vcc开始降低，当Vcc低于8伏，控制电路整体关断，电路消耗的电流变小，直流高压又开始对VCC脚的电容C4充电，启动电路重新工作。
该电源适配器常见的故障是通电后无反应，通常易损的元件以保险丝F开路、电源芯片U1炸裂、滤波电解电容C6、C7鼓包居多，换新件后电源即可正常工作。
