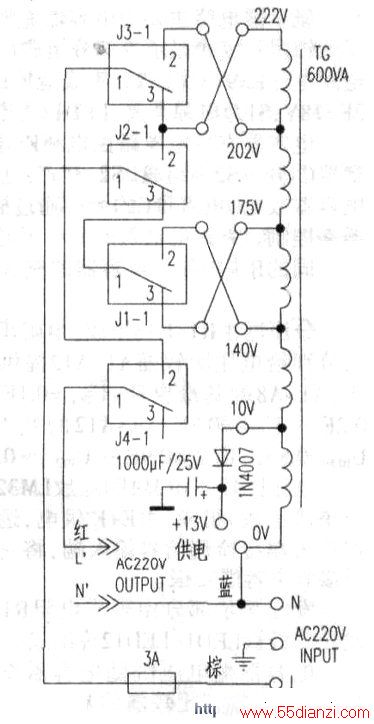

2、自耦变压器调压原理（见下图)
140V挡输入时．222V挡电仍为222V。这时，自耦变压器要取222V挡输出电压。要求Jl吸合．J2释放，J3释放。175V挡输入时，就是电压输入175V．输出仍取222V挡。JI不吸，J2吸，J3不吸。~202V输入时，就是电压输入202V．输出仍取自222V挡，要求儿不吸，J2吸．J3吸。以上都是升压方式。当电压输入为～220V时，要求J2吸．Jl和J3不吸。电压不变换（不升不降）。

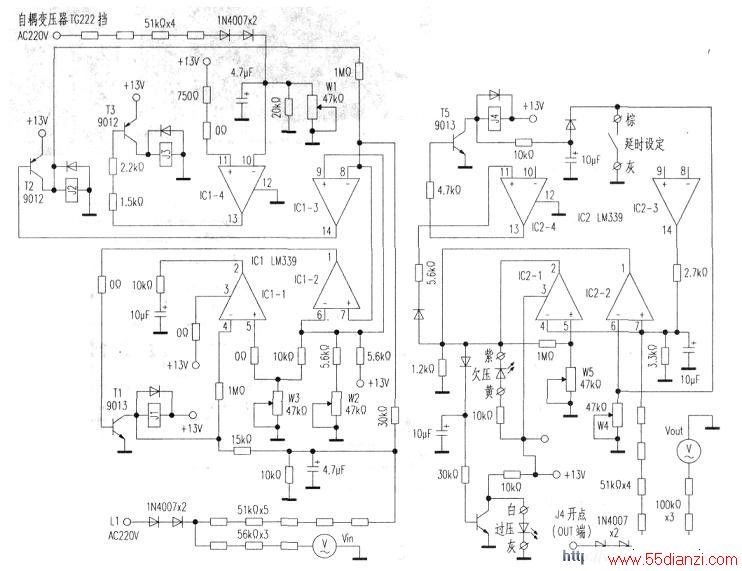

3．控制电路
Jl继电器由ICl-2(1/4LM339)电压比较器（下同）控制；J2由ICl-3控制：J3由ICI-4控制。
LM339类似于增益不可调运算放大器，有正相输入端和反相输入端。用作比较时，任意一个输入端加一固定电压作参考（也称门限电平）。另一端加一个待比较的信号电压：当正端高于负端时，输出管相当于开路呈高电平。当负端高于正端时，输出管饱和，相当于输出低电平。两个输入端电压差别大于lOmV就能确保输出从一种状态转到另一种状态。作电压比较器工作时，输出端到正电源一般要接一只电阻（称上拉电阻）。另外各输出器，比较端允许并联输出。
(1)J1继电器控制：要求电压低到140V时．Jl继电器吸合。Jl由ICI-2控制。ici-(2)(7)脚经5.6kΩ接+13V电源；负端(6)脚经电位器W2接地。W2是140V挡动作设定电位器。当输入电压低到140V时．ICl-2发生翻转，输出端(1)脚输出高电平，三极管Tl导通，Jl吸合。
(2)J2继电器控制：要求电压正常时．J2继电器吸合，输出222V挡。当电压低到140V时，ICl-3要发生翻转，J2释放；同时Jl要吸合。J2由ICl-3控制，其(9)脚（正端）接W2电位器，和Jl同时设定。负端(8)脚接电压取样电路，电路的进线电压AC220V通过2个1N4007二极管整流，5个51kn电阻降压后加到IC1(8)脚。当输入电压低到140V时，Jl和J2同时动作。Jl吸合．J2释放。
(3)J3继电器控制：要求电压低到202V时．J3吸合、J2吸合。由此可见，J2在输入电压大于175V都要吸合。J3继电器由ICl-4控制，其正端(11)脚接+13V，负端接电压取样电路。电压取样过程：222V端电压经4个51kΩ电阻串联降压后，通过两个1N4007二极管整流加到(10)脚。WI对(10)脚电压进行分压调整。当222V端低到202V时，比较器发生翻转，输出低电平，三极管T3导通，继电器J3吸合，J2也吸合。
(4)J4继电器控制：J4由IC2-4(l/4LM339)控制。J4主要是担负延时、过电压、欠电压保护。延时原理：
开机后IC2-4输出高电平，对lOOμF电容充电，当充到0.7V以上时，J4接通。电容充电时间即为延时时阃。过压保护：由IC2-2进行检测，(7)脚输入取样电压。取样电压取自J4的常开点。通过两个IN4007二极管整流．4个51kΩ电阻降压输入到(7)D脚。当电压高于240V时．IC2-I比较器翻转：当电压低于130V时．IC2-2翻转，此时，输入高电平到IC2-4(11)脚，该比较器发生翻转。三极管T5截止．J4继电器释放，切断输出电压，对家用电器进行保护。
二、故障维修
这种交流稳压主要故障有：没有电压输出，或不起稳压作用。在保险完好的情况下，无输出的原因主要是J4不吸。先检查+13V供电是否正常，若正常，则是J4驱动电路故障。主要原因是T5或IC2有故障或外围电路不良，应更换T5或LM339。

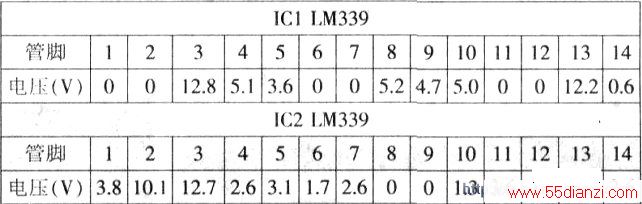

输出电压不稳压的原因是J1、J2、J3没有按电压变化规律动作。重点测量ICI各脚电压来判断动作是否符合稳压控制逻辑。驱动三极管Tl、T2、T3也要重点检查。IC1、IC2正常工作时各脚电压如附表所示。
三、维修实例
故障现象：UU-018A无输出电压。
查输入电压正常．测LM339各脚电压正常，但J4不吸。拆下T5三极管测量发现9013b-c两极开路。
更换T5后工作正常。
