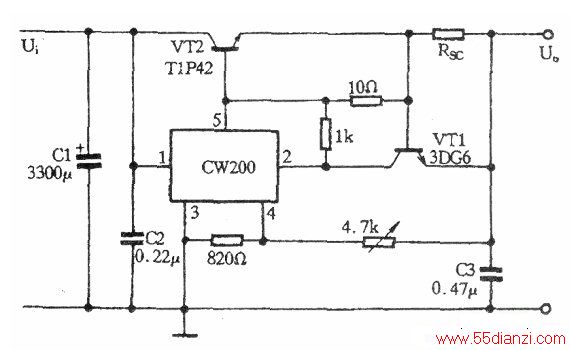

电路如下图所示。这个电路为CW200扩展输出电流的一个例子。VT2是一支NPN型大功率扩流管，CW200的⑤脚输出的电流作为VT2的基极注入电流，从而使这个电路具有5A以上的输出能力。晶体管VT1是作保护管使用，当扩流管VT2输出的电流流过取样电阻Rse时，产生电压降，当压降达到0.6V时，VT1导通，其集电极电流将从稳压器的⑤脚，通过1kΩ电阻流入VT1的集电极内，这样将使V5-2立即达到0.45V的标准值。CW200由于内部限流保护比较器动作，输出电流受到限制，VT2的基极注入电流也受到限制，整个电路进入恒流保护状态，这时的输出电流
而当取样电阻Rsc上的压降小于0.6V时，VT1不能导通，U5-2也达不到0.45V标准值，电路将正常工作。
