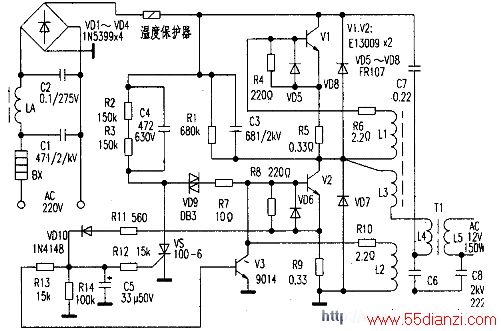

电路见附图,C1、LA、C2组成“π”型高频滤波器,以滤除开关电路产生的尖峰脉冲干扰。
VDl~VD4、C7、C6将市电整流滤波产生+300V电压,经R2、R3、C4组成的电阻、电容启动电路,使VD9、V2导通工作。电路工作过程与上述第三款相同,这里从略。本电路中R1、C3、C7为V2提供c极启动的工作电压,启动后由V1为V2 c极供电,VD5、VD6、VD7、VD8是V1、V2的b-e、c-e的反峰钳位。保护该两开关管工作时的b-e、c-e极。由R9、R11、VDl0、R12、R13、R14、C5、VS、V3组成过流保护电路,当输出负载过重或短路时,过流取样电阻R9上的电压(含脉冲)会增大,经R11限流、VDl0整流、C5滤波变成相应的直流电压,一路经R12使VS触发导通,使启动电压被短接到地;另一路经R13使V3导通把反馈信号(L2提供)短接入地,V2 b极既无启动电压,又无正反馈信号就只好截止,整体电路进入保护状态,R14是防止VS误触发和泄放C5电压而设。该电路静态空载仅6.5mA输入电流,输出端空载时仅12V,不要误以为输出不正常。
