该充电器采用了lC控制，内置开关电源，具备镍镉、镍氢、锂离子电池充电转换开关。输出约4.5V的直流电压，最大充电电流≤200mA，放电电流约80～230mA。

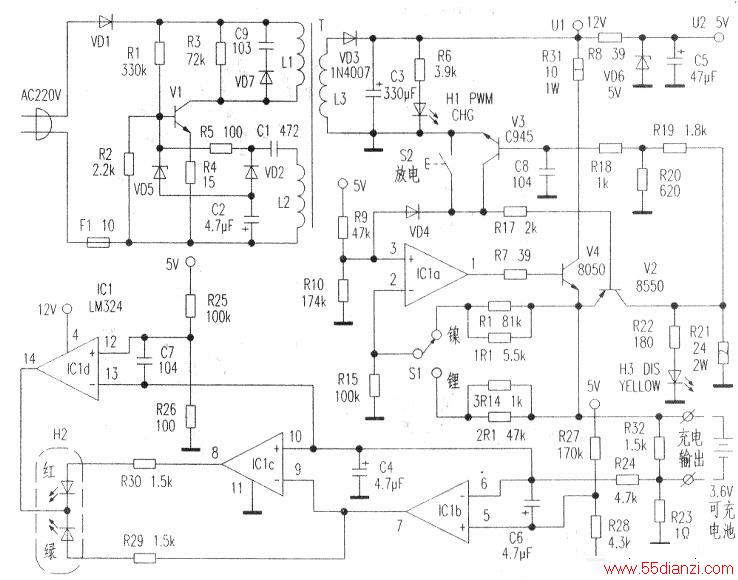

根据实物绘出的电路图见附图所示（供参考），220V交流市电经VD1半波整流在开关管V1的集电极上形成约250V左右未经稳压的直流电压。
V1和开关变压器等组成常见的间歇振荡电路，R1为启动电阻，C1、R5为正反馈元件。
该开关电源与PWM型开关电源有所不同。其脉冲控制过程并非线性连续变化，而只有两种状态。当开关电源输出电压超过额定值时，脉冲控制器输出低电平，V1截止；当开关电源输出电压低于额定值时，脉冲控制器输出高电平，V1导通。开关变压器次级电压经VD3整流，C3滤波后输出约12V左右的直流电压为运算放大器供电。同时该电压还经限流电阻R31，电子开关V4为充电电池提供充电电压。
另外该12V电压再经VD6稳压后提供5V直流电压作为运算放大器输入端的参考电压。
如果要为镍镉、镍氢电池充电，由于其存在记忆效应，需先进行放电。按一下微动开关S2，使V2基极电平变低而导通，电池上的残余电压通过V2、R21放电，此时黄色指示灯H3点亮以指示处于放电状态。同时，可充电池上的残余电压经R18、R19、R20分压后为V3的基极提供一个高电平，V3导通使V2继续导通，直至电池放电结束。在放电期间，因IC1②脚电位高于③脚电位，使①脚输出低电平，V4截止，不向电池充电。当电池上越来越小的残余电压不能维持V3导通时，V3截止，放电结束，H3熄灭。VD4因v3的截止而截止，IC1③脚上的电压高于②脚电压，①脚电平翻转，其高电平使V4导通，12V电压即通过限流电阻R31和V4向可充电池自动充电。
由于V998、L2000不配备镍镉、镍氢电池，所以S2一直置于锂离子电池充电挡。此时，IC1②脚的电位低于③脚，①脚输出高电平，V4导通充电。而且已基本耗尽的锂电池电压很低，已不能使V2导通，因此即使按下S2也无放电过程。充电期间IC1⑥、⑩、（13）脚电平变化由充电电池上的电压所决定。开始时充电电流大，在取样电阻R23上的压降较大（约为0.21V）,IC1⑤脚电压小于⑥脚电压，⑦脚为低电平；而IC1⑩脚上的电压大于⑨脚电压，⑧脚为高电平；IC1（12）脚上的电压小于13脚电压，14脚为低电平，最终的结果是双色LED(H2)中的红色指示灯点亮，绿色指示灯熄灭，表示电池正在充电。
随着可充电池上的电压升高，R23上的压降电越来越小，当IC1⑥、⑩、（13）脚上的电压≤0.04V时，IC1①脚为高电平，⑧、（14）脚为低电平，双色LED(H2)中的红色指示灯熄灭，绿色指示灯点亮，表示电池已基本充满，此时充电器便以小电流继续向电池充电。当可充电池上的电压完全充满时，取样电阻R23上的压降为0V，IC1（14）脚输出为高电平，双色LED中的红、绿指示灯均熄灭。与此同时，IC1②脚上的电压超出了③脚电压，①脚由高电平翻转为低电平，V4截止，12V电压停止向可充电池充电。
