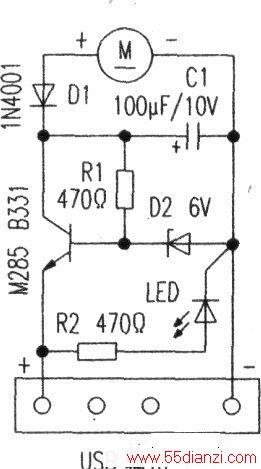

附图是实测的该充电器电路原理图。在使用充电器时，先连续并匀速顺时针旋动摇把，旋转力由器具内部的四组齿轮增速、并在末端带动一只恒磁小直流电机转动，则在电机M的“+”、“一”引线端（由转动机械能而让M发电），产生直流8V左右的脉动电压，经图中D1、C1整流滤波，变成平滑直流电压。再由R1~D2回路，在三极管BG1基极，生成一个6V基准电压；这样，BG1的e极即可输出一稳压后的6V直流电压（该电压经R2让LED作电源电压指示），同时，6V电压又输出到USB插座上，通过外插接的USB型充电转接线，可供手机电池充电。
该充电器经常使用后，其电路部分出毛病的现象不多见；故障多发生在摇把及机械变速传动齿轮部分。比如，出现转动卡滞、阻力大等现象，此时若用蛮力强制使用，极易导致塑料摇把及变速齿轮断裂，而致报废。其实遇到此情况时，只需拆开外壳，检查机械部分是否缺油或是否有异物卡阻，一般都能修复。
