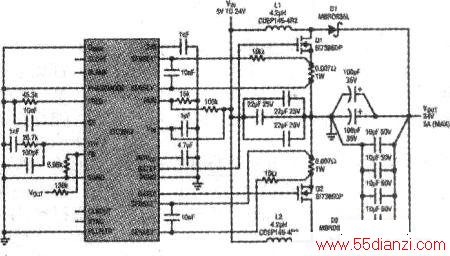

下图中LTC3862是一个非同步多相控制器，能以升压、SEPIC和反激式拓扑工作。这个控制器采用恒定频率、峰值电流模式控制电路，该电路具有两个以1800反相工作的功率级。每个功率级都由单个电感器、MOSFET、肖特基二极管和电流检测电阻组成，完成升压作用。这两个相位是完全平衡的，具有严格的电流限制门限、以及高度准确和从ITH引脚（误差放大器的输出）到电流比较器检测输入的转移函数，这都是从通道至通道，和从芯片至芯片的。由于这样，电感器峰值电流匹配保持准确，从而在多相应用中强制实现平衡电流。
主要参数：宽VIN范围：5.5V至36V工作电压、固定频率，峰值电流模式控制、内部10V LDO稳压器、U．VLO阈值允许使用、MOSFET的额定电压为6V VGS、可调斜率补偿增益、可调最大占空比（高达96%）、CLKOUT输出和PHASEMODE控制引脚，允许2-，3-，4-，6-或12相工作、可调前沿消隐、内部参考电压±1%、具有欠压锁定保护等。
而其特色思路，使我们知道；多路输出能使电压平滑，提供大电流输出，并且降低了系统的滤波电容和电感的要求。
