小功率充电器电路方案比较

小功率充电器电路方案比较

点击数:7985 次   录入时间:03-04 11:49:50   整理:http://www.55dianzi.com   稳压-电源电路

  日前,手机、相机等小功率充电器电路主要有三类主流方案:分立PWM控制器方案、集成PWM控制器方案和RCC方案。

  传统的分立PWM控制器方案是分立的PWM控制器配MQSFET管,特点是元件选择灵活,线路多种多样,性能良好,因而被广泛采用。AP3700充电器也属于分立PWM控制器方案,但该方案采用特殊的驱动方式,目的是用普通的NPN型高压三极管取代昂贵的MOSFET管,从而降低成本。

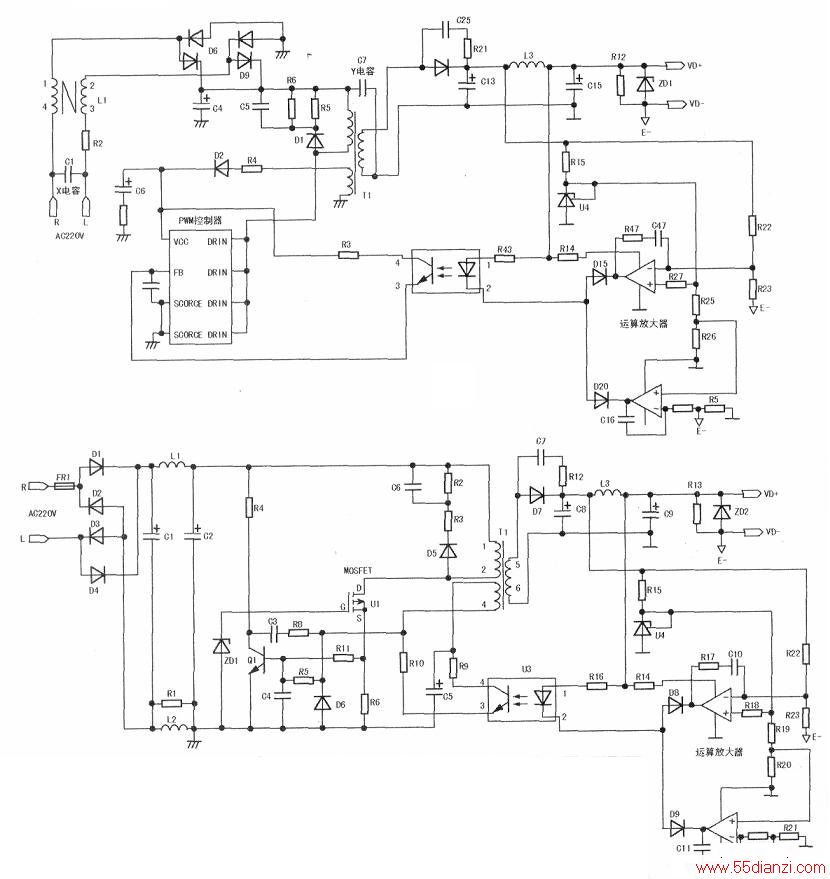

  集成PWM控制器方案的典型应用电路如上图所示,其特点是变压器输入侧器件数量少,线路简洁;输出侧由运放和电压基准器组成恒压恒流控制电路。在该方案中,由于功率器件和PWM器件集成在一个封装内,故散热难、整体成本较高。

  自激振荡式(RCC)充电器方案的典型应用电路如下图所示,与图5相比,其次级电路相同,主要区别是在初级电路,其特点是无专门的控制器来实现脉冲调制,而是由变压器、电容、电阻等元件来控制。

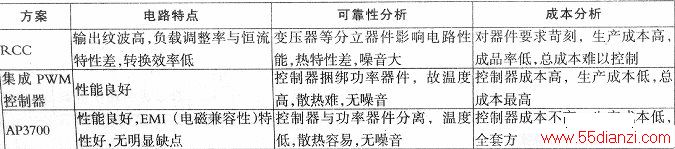

  RCC方案看上去最简单,但其使用性能不可靠,宽电压范围工作困难,批量生产时合格率不高。为了可靠起振,功率器件也必须选择价格较高的MOSFET管。综上所述,各方案的特点见下表。
