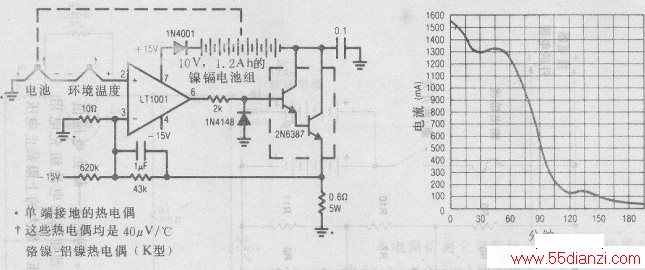

一种快速无误的镍镉电池充电方法，是测量单体电池的温度，并相应地逐渐减慢充电。本电路中有一个热电偶起这种作用。另一个热电偶消除环境温度的影响。两只热电偶之间的温差决定放大器正输入端的电压。电池组温度升高时，这一很小的负电压（两热电偶之间的1℃温差等于40μV）也升高。这种增益达4300的放大器逐渐降低流过电池组的电流，使其输入保持平衡。电池组高速充电到出现发热现象为止，然后本电路逐渐减慢充电。本电路给出的元件参数值，使得电池组表面温度仅仅比环境温度升高5℃左右。
