实用电池充电电路

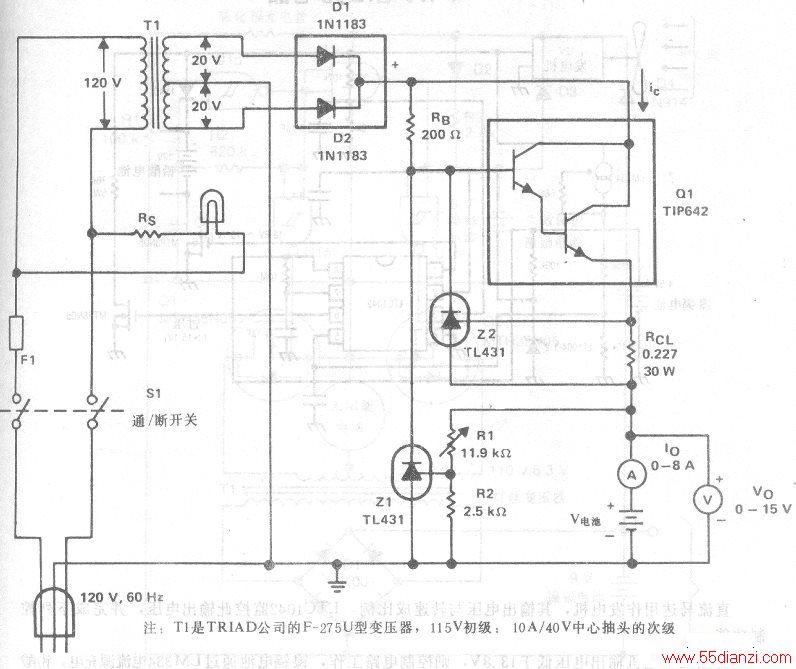

  依据大多数制造商的建议,本充电器的充电电压是每个单体电池2. 4V。本电路以120Hz的速率给正在充电的电池组加上14.4V(6×2.4V)的脉冲电压。本电路能起限流作用,以保护充电器的内部元件,同时还能限制充电速度,以免严重损坏已放电的铅酸电池。建议采用的最大充电电流。通常约为电池组额定容量的1/4。例如,普通的44Ah电池组的最大充电流是11A,如果负载的阻抗需要大于11A电流极限的充电电流,本电路则将起限流作用。充电脉冲幅度要加以控制,以保持11A的最大峰值充电电流(平均值为8A)。
