JKCK-48V/50A型光伏电源控制器

　　⑵ 主要技术指标：

　　① 太阳能电池：额定输入功率为2500Wp，6路方阵输入，最大充电电流为50A。

　　② 蓄电池：标称电压  48V。

　　③ 输出： 48V/40A。

　　④ 防反充：晚上或阴雨天气时，阻断蓄电池电流倒流向太阳能电池。

　　⑤ 充满控制：当蓄电池电压上升到 56.4V(±0.5V)时，进行充满控制，将太阳能电池方阵逐路切离充电回路,  充满恢复电压为 52V(±0.5V)。

　　⑥ 欠压指示及告警：当蓄电池电压下降到 44V(±0.5V)时，进行过放指示并蜂鸣器告警。通知用户应立即给蓄电池充电，否则蓄电池将过放电，从而影响蓄电池的寿命,  欠压恢复电压为 48V(±0.5V)。

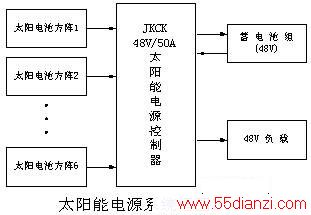

　　⑶ 太阳能光伏电源系统结构框图：

　　⑷ 工作原理：

　　JKCK-48V/50型太阳能电源控制器，接入6路太阳能电池方阵，给标称为48V的蓄电池组充电，输出为48V/40A。

　　当蓄电池电压上升到56.4V(±0.5V)时，进行充满控制，将太阳能电池方阵逐路切离充电回路。充满1~充满6指示被切离充电回路的方阵组数（充满1表示第一路被切离，充满2表示第二路被切离，充满3表示第三路被切离，充满4表示第四路被切离，充满5表示第五路和第六路被切离，充满6表示第六路被切离）。当蓄电池电压下降到52V(±0.5V)时，重新将方阵逐路重新接入充电回路，相应的指示灯灭。

　　当蓄电池电压下降到44V(±0.5V)时，进行过放指示，面板上过放指示灯亮，同时蜂鸣器告警。当蓄电池电压回升到48V(±0.5V)时，过放指示灯灭。

　　⑸ 控制器面板及布局说明：

　　① 面板说明(见下面控制器布局连线图)：

　　太阳能充电电流表：显示太阳能电池方阵向蓄电池充电的充电电流。

　　蓄电池电压表(100V)：显示蓄电池电压。

　　输出电流表(20A)：显示蓄电池向负载的供电电流。

　　充满1~充满6指示灯：充满指示灯指示被切离充电回路的方阵路数。

　　欠压指示灯：当蓄电池电压下降到44V时，欠压指示灯亮。

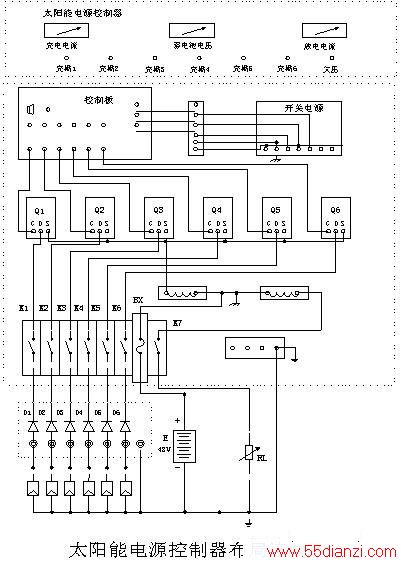

　　② 布局说明(见图3.3)：

　　空气开关：K1为第1路太阳能电池方阵的正极输入端和开关。

　　K2为第2路太阳能电池方阵的正极输入端和开关。

　　K3为第3路太阳能电池方阵的正极输入端和开关。

　　K4为第4路太阳能电池方阵的正极输入端和开关。

　　K5为第5路太阳能电池方阵的正极输入端和开关。

　　K6为第6路太阳能电池方阵的正极输入端和开关。

　　K7为48V正极输出端和开关。

　　BX是主控制板保险，60A。

　　⑹ 使用与维护：

　　① 打开机器包装，安装固定好机器，查看机内元器件是否松动。

　　② 参看控制器布局连线图按步骤接线：

　　◇将主控制板用保险BX(拔下，并将空气开关K1~K7打到关断状态。

　　◇将蓄电池的负极连至汇流条，蓄电池的正极连至下边的BX下端。前面板的蓄电池电压表应有指示。

　　◇将第1~6路太阳能电池方阵的正极连接到空气开关K1~K6的下端，负极连接到下边的汇流条。

　　◇将DC-48V负载的正极(48V端)连接到输出空气开关K7的下端，负极连接到下边的汇流条。

　　注意：(1)必须按照上述步骤，先连接蓄电池，再连接太阳能电池，最后连接负载。 (2)控制器内下边的汇流条为控制器的负端，供连接第1~6路太阳能电池方阵的负极、蓄电池组的负极以及负载的负极使用。

　　③ 确认导线连接完全无误后，按上保险BX，合上空气开关K1~K6。初次开机时，在有日照的情况下前面板的太阳能充电电流表应有指示。再合上空气开关K7，待负载开机后，前面板的输出电流表应有指示。

　　④ 维护：JKCK-48V/40A型太阳能电源控制器为全自动控制设备，无需人工操作。如无电压输出，请检查空气开关K7是否合上、保险盒BX是否熔断。如控制器失去控制，请检查保险BX是否熔断。
